轉爐渣測定丨日（rì）本理學波長色散X射線熒光光譜儀的妙用

試製新品種鋼（gāng）、冶煉特殊鋼種、開發（fā）高端品種鋼（gāng）時，我們可以通過（guò）測爐渣的成分和堿度來獲得更多準確可（kě）靠的數據。本次采用日本理學波長色（sè）散X射線熒光光（guāng）譜儀可快速測定轉（zhuǎn）爐渣和精煉爐渣中的主要化學成分，通過繪製工作曲線，反應樣品成分分（fèn）布狀況，作為質量控製的客觀（guān）依據，指導煉鋼生產，不斷完善工藝參數。

實（shí）驗部分

儀器與試劑

日本（běn）理學波長色（sè）散X射線熒光 光譜（pǔ）儀（ZSX Primus）
轉爐渣國家標準物質GBW01704~GBW01708

工作曲線繪製

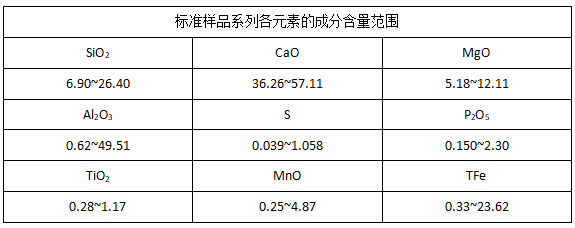

將標（biāo）準樣品（pǐn）中各元素含量輸入計算機，設定儀器對各種（zhǒng）元素的分析條件，測定出已知含量且有一係列梯度的標準（zhǔn）樣（yàng）品的光強值，由光強值和百分濃度含量的對應關係，分別（bié）給每個（gè）元素繪製工（gōng）作曲線。由於（yú）轉爐渣和精煉爐渣中的S、Al2O3、TFe等含量具有明顯的差異，可依據試樣情況將（jiāng）工作曲線分（fèn）成高含量段和低含量段，儀器（qì）根據檢測到的光強值（zhí）自動適用於轉爐渣和精煉爐渣。標（biāo）準樣品係列各元素的成分含（hán）量範圍見表1。

試樣（yàng）分析

利用（yòng）未知（zhī）含量試樣分析程序，在設定（dìng）的分析條件下測定試樣的光強值（zhí），通（tōng）過工作曲線自動（dòng）計算出元素的（de）含量並顯示出結果。分析結果存於軟件數據庫中，可隨時調用（yòng）查看和打（dǎ）印。

當試樣中部分元（yuán）素的（de）成（chéng）分超出表2的範圍時，通過工作曲線的延伸計算出分析結果。在以後的工作中，通過不斷的添加更有代表性的標準樣品來擴展工作曲線的分析範圍﹐從而提（tí）高此方法檢（jiǎn）測的準確性。日本理學波長色散X射線熒光光譜儀通過及時和無縫的方式提供準確的結（jié）果，具（jù）有可靠性、靈活性和易（yì）用（yòng）性。滿足當今實驗室中（zhōng）的任何挑戰。

結果（guǒ）與（yǔ）討論

方法的精密度

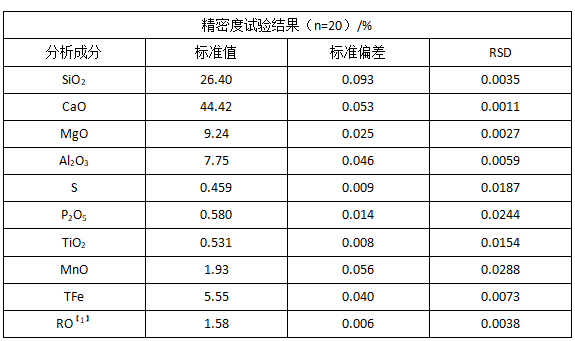

隨機抽取1個轉爐渣國家標準樣品，按儀（yí）器工作條件連續進行20次平行分析，各（gè）元素的（de）平均值、標準偏差、相（xiàng）對標（biāo）準偏差(RSD)見（jiàn）表2。

由表2可知，采用X射線熒光光譜法測定轉爐渣中各元素的含量，相對標準偏差RSD均小於0.30% ，符合精密度的要求。

方法的準確度（dù）

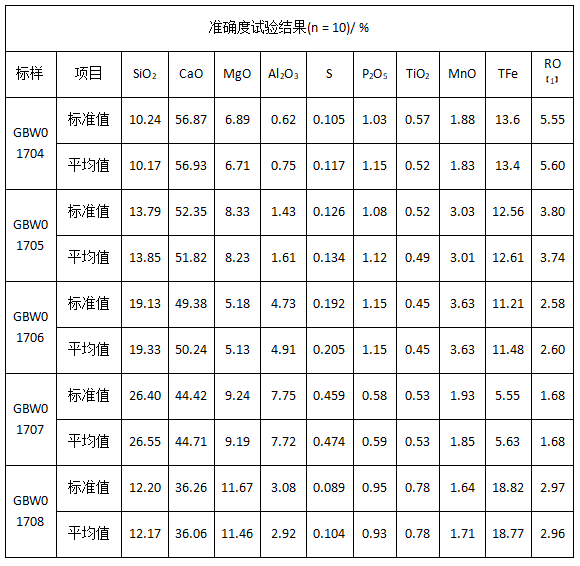

按分析方法對5個轉爐渣國家標準樣（yàng）品（pǐn）各進行（háng）10次分析，10次測定結果的平均值（zhí）見表3。
從表3數據（jù）可（kě）知，本方法測定（dìng）的結果與標準值相吻合，分析結果準（zhǔn）確性（xìng）符合要求。

結論

試驗結果表明（míng），日本理學波長色散（sàn）X射線熒光光譜儀能（néng）較好地測定轉爐（lú）渣中主要成分含量。通（tōng）過對測定數據進（jìn）行統計分析，可以及時發現煉鋼過程中存在（zài）的問題，並指導煉鋼工藝（yì）的優化。並且（qiě）通過它完（wán）善的硬件和多任務處理軟件，日本理學波長色（sè）散X射線（xiàn）熒光光譜（pǔ）儀提供（gòng）了有效的元素分析工具，以滿足所有工業領域的應用需要。
