直讀（dú）光譜儀SPECTROMAXx對7075鋁合金的元素（sù）測定

7075鋁合金是一種冷處理鍛壓合金，強（qiáng）度高，遠勝於軟鋼。7075是商用最強力合金之（zhī）一。7075鋁合（hé）金結構緊密，耐腐蝕效果強，對於航空、船用板材最佳。化學成分（fèn）為Si：≤0.40%；Fe：≤0.50%；Cu：1. 2% ~ 2.0%； Mn：≤0.30%；Mg：2.1% ~ 2. 9%；Cr：0. 18% ~ 0.28% ；Zn：5.1% ~6. 1%；Ti：≤0.20% ；Ti + Zr：≤0. 25%。

7075鋁合金中主量和雜質的元素測定國家標準GB/T 6987 - 2001采用化學法、原子吸收光譜法，這兩種方法在測定各（gè）元素時需要分別測定；航空行業標準HB6731.10-2005中采用ICP-AES法可以同時測定Fe、Cu、Mg、Cr、Mn、Zn、Ti等元素，但測定前需要將（jiāng）樣品加工製成粉末試（shì）樣，再製（zhì）備成液體試樣進行分（fèn）析。本文采用（yòng）光電直讀光譜儀同時測定7075鋁合金材料中Si、Fe、Cu、Mg、Cr、Mn、Zn、Ti、Zr等多元素，使用固體試樣直接進行分析，減少了實驗步驟，大大提高了工作效率，試（shì）驗周期縮短為化學法的一半。

1.實驗部分

1.1儀器
台式直讀（dú）光譜儀SPECTROMAXx（德國斯派克）

1.2材料
7075鋁合金標準物質

1.3試樣製備
將（jiāng）樣品進行切（qiē）割，利用（yòng）銑床將一個表麵銑成光滑平麵，光滑平（píng）麵為工作麵。

1.4樣品分析
儀器穩定後，開啟預先設置的7075鋁合（hé）金分（fèn）析程序。待至少3次激發值近似相等（děng）後，選擇標（biāo）樣對工作曲線進行兩點校正。合（hé）格後，選擇與待測試樣化學成分(尤其是Si、Fe、Cu、Mg、Cr、Mn、Zn、Ti、Zr元素含量)相（xiàng）近的標樣（yàng）(或稱為控樣)對（duì）主曲線進行一（yī）點校正，完成後測定（dìng）試樣。將預製好的待測試樣放入火（huǒ）花台板進行分析。

2.結果與討論（lùn）

2.1準確度（dù）試驗（yàn）

2.1.1對比試驗

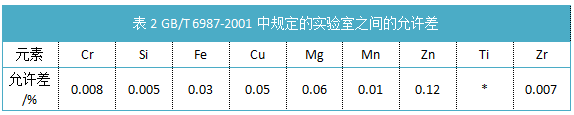

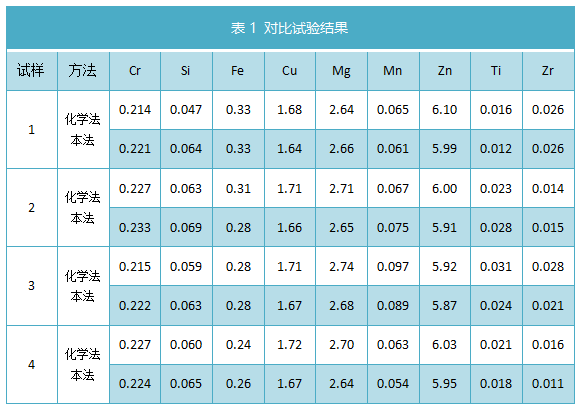

取7075鋁合金（jīn）樣品4批（pī），分別使（shǐ）用本方法和GB/T 6987 - 2001中相應元素的分析方法進行比（bǐ）對試驗，分析結果見表1。GB/T 6987 - 2001中規定的實（shí）驗室之間允許差見（jiàn）表2。

由表1表2可知（zhī），通過對照光電光（guāng）譜法分析結果和（hé）GB/T 6987-2001法分析結果(Ti除（chú）外)表明，光電光譜法的準確度（dù）較高，滿足（zú）國標要求。

2.1.2回收試驗

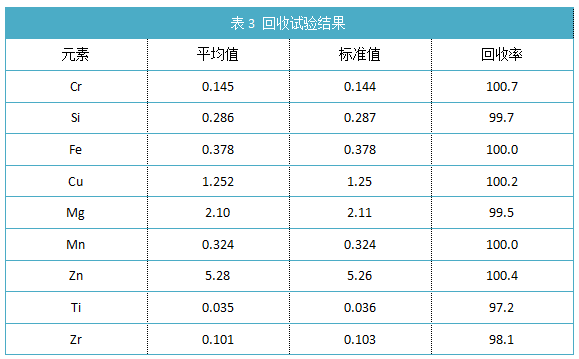

選與試樣中各元素含量接近的標準物質（zhì），按實驗方法進（jìn）行分析，計算回收率，結果見（jiàn）表3。

由表3中數據（jù）可知（zhī），試驗樣品的加（jiā）標回收（shōu）率為97. 2% ~ 100. 7% ，說明本方法測（cè）試結果的準確度較高。

2.2精密度試驗

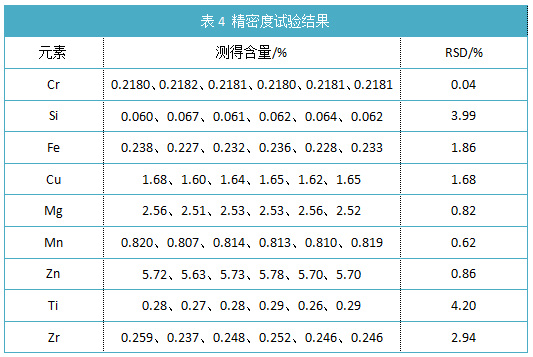

取實際生產（chǎn）中（zhōng）的7075鋁合金樣品1件（jiàn），按實驗方法測（cè）定6次，測定結果見表4。由表3可知，該方法的精密度較好。

3.結論

采（cǎi）用光電直讀光譜法測定7075鋁合金中Si、Fe、Cu、Mg、Cr、Mn、Zn、Ti、Zr等元素，該方法快速、準確、可（kě）靠，完（wán）全適用於7075鋁合金中Si、Fe、Cu、Mg、Cr、Mn、Zn、Ti、Zr等元素含量的測定。本法與經典化學（xué）分析方法和ICP- AES方法相比快速且操作簡便。但在研究過程中也發現Si和（hé）Ti兩元素的測試穩定性相對其它元素較（jiào）差，在今後的工作中需做進一步的（de）研究。
