波長色散X射線熒光光譜儀測定聚乙烯中抗氧劑168含量-廣州羞羞视频在线

波長色散X射（shè）線熒光光譜儀測定聚乙烯中抗氧劑（jì）168含量（liàng）

返回列表 來源：發布（bù）日期： 2021.10.21

抗（kàng）氧劑168 是一（yī）種性能優異的亞磷酸酯抗氧劑，其抗（kàng）萃取性（xìng）強，對水解作用穩定，並能（néng）顯著提高製品的光穩定性，可以與多種酚（fēn）類抗氧（yǎng）劑複合使（shǐ）用。聚乙烯粉料在造粒過（guò）程中要（yào）加入抗氧（yǎng）劑168、1010 或1076(往往是以兩種按一定（dìng）比例混合成複配（pèi）劑的形式加入)，在加入過程（chéng）中可能（néng）會出現物料搭橋或堵塞的（de）情況，這樣就會使聚（jù）乙烯物料在此過程中加入抗氧劑的量偏小（xiǎo），從而造成下（xià）遊客戶深加工製品偏黃、氧（yǎng）化誘導期偏低和製品性能下降等。

因抗（kàng）氧（yǎng）劑168、1010及1076中隻有抗氧劑168含有P元素，通過自製準確含量的係列抗氧劑含量（liàng）的樣品，在日本理學（xué）波長色散（sàn）X射線熒光光譜儀ZSX Primus上繪製元素P標準曲線，用該方法測定聚乙烯中抗氧劑168 來判斷裝置生產中加入抗氧劑是否在規定的範圍內（nèi），進而及時調整生產工藝參數。

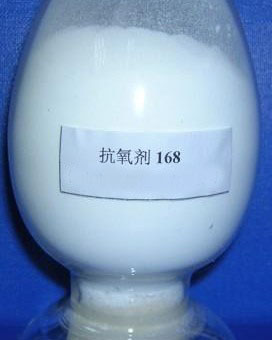

抗（kàng）氧劑18

1.實驗部分

1.1儀器
日本理學波長色散（sàn）X射線熒光光譜儀ZSX Primus
電子天平，精度0.0001g
壓（yā）片機
3.2mm模具
氣動衝壓機

1.2試劑
聚乙烯粉料（HD5502XA）
聚乙烯粒料（HD5502XA、TUB121N3000）
抗氧劑168、1010（均（jun1）為工業級）
聚（jù）酯標樣(P含量: 16.3μg/g、54. 5μg/g）

1.3標樣（yàng）準備

（1）工藝在造粒過程中將抗氧劑1010與168(C42H63O3P)以1 : 1的配方（fāng）加入HD5502XA粉料熔融進（jìn）行造粒。

（2）添（tiān）加抗（kàng）氧劑168和1010後的粉料進行混合；均勻，造（zào）粒（lì）機（jī）6段料簡控溫分（fèn）別是165、185、205、210、210、210℃。調節擠出機螺杆轉速、牽引速（sù）度、切粒電機轉速，所得顆粒長度為2~5mm，產量約為60g/ min。

（3）壓片:采（cǎi）用（yòng）雙腔式溢料式模具，模具整體尺寸350mmX 350mmX3.2mm(模腔深)，模框單個模腔尺寸為290mm X 115mmX3.2mm(模腔（qiāng）深)。

1.4標準曲線繪製

1.5準確性檢測
使用聚酯標（biāo）樣(僅提供了兩種含量的（de）標樣)進行測量驗證，聚酯標樣P含量（liàng）分別為16. 3μg/g(標樣1)、54.5μg/g(標樣2)，測量結果見（jiàn）表1，標（biāo）樣（yàng）1測量（liàng）結果為16. 2μg/g，相對（duì）誤（wù）差為-0.6%；標樣2測試結果為54. 0μg/g，相對誤差為-0.9%，根據（jù）測定值與標樣標稱值比較，方法測量準確度（dù）很好。

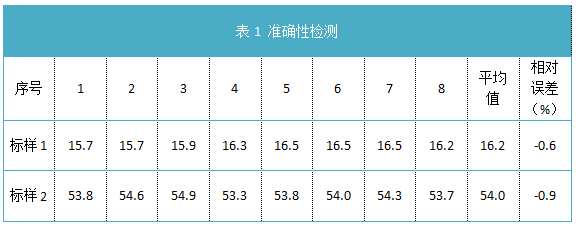

表1 準確性檢測

1.6重複性測定及測量結果與工藝（yì）物料平衡的（de）比較

使用工藝生產的聚（jù）乙（yǐ）烯（xī）粒料產品進行重複性測量驗證，對兩種牌號的聚乙（yǐ）烯產品（pǐn）分別進行（háng）測量8
個樣片，測量結果（guǒ）見表2。

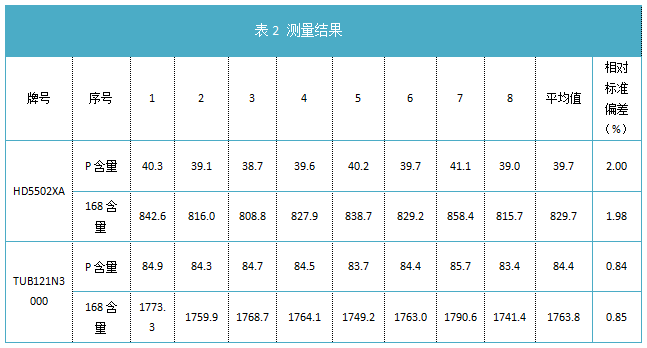

表（biǎo）2 測量結果

通過對牌號HD5502XA、TUB121N3000兩種物（wù）料抗氧劑168含量進行連續測量8次結果，前者的相對標準偏差為1. 98%；後者的相對標準偏（piān）差為0.85%，說明方法測定重複性很好。

日本（běn）理學波長色散X射線熒光光譜儀ZSX Primus

2.結論
使用ZSX Primus儀建立的測（cè）定聚乙烯（xī）中抗氧劑168含量方法具有（yǒu）分析速度快，準確度和精密度高的優點，滿（mǎn）足用（yòng）於監控聚乙烯生產過程中抗氧劑168加入量控製（zhì）的（de）需求。ZSX Primus對分析複雜樣品提供優秀的性能和靈活性，它具（jù）有一個30μm的X射線（xiàn）管（guǎn）（工業中最薄（báo）端窗的X射線管），用於特殊輕元素（低原子序數）檢出限。結合了最先進的Mapping分析包來檢測均質性和夾雜物，ZSX Primus簡單地提供了（le）其他分析方法無法提供的詳細樣品分析。
