提升（shēng）爐前生產效（xiào）率（lǜ）：直讀光譜儀在HP40Nb合金分析中的應用

HP40Nb合金是一種新型爐管材料，由於沒有相匹配（pèi）的（de）同類型（xíng）標樣，無法同時定量出所有共存元素的含量（liàng），因此采用國家一級標鋼逐個元（yuán）素定（dìng）量分析耗時長，嚴重影響爐（lú）前生產。為了滿足爐前的（de）生產要（yào）求，采用二級標（biāo）樣校正工作曲線來測（cè）定HP40Nb合金試樣，大大提高了分析速度。二級標樣是通過實驗室內自（zì）行製（zhì）備的標（biāo）樣，與分析試樣有相同的冶煉曆程和晶體結構。為了使測試結（jié）果在方法學上能夠達到技術要求，本文進性了大量試驗（yàn），經驗證（zhèng）表明，采用二級標樣利（lì）用直讀（dú）光譜儀進行HP40Nb合金分析，可同時定量出其材質（zhì）的所有（yǒu）共存元素的含量（liàng），其結果準確，重現性好，確實發揮出了光譜分析快速、準確的優點，為爐前的生產爭取了寶貴的時間。現將實驗方法報告如下。

一、實驗部分

1、儀器:SPECTROLAB M直讀光譜儀(德國（guó）斯派（pài）克)

2、方法

2.1分析條件的確定

本法利用直讀光譜（pǔ）儀（yí）分析HP40Nb合金，采用30x30mm圓柱塊狀樣品。在半舊砂紙(AL203)上研磨，采鎢電極材料，氬氣純度99.99%。經過條件試驗確定衝洗時間為2分鍾，預燃時間8秒，曝光時間7秒，曝（pù）光方式選擇一（yī）次曝光，激發完試樣用電極刷清洗電極，用鐵基體做內標，波長271.44mm。

2.2工作曲線的（de）繪製

分析前先（xiān）對儀器進行描跡，標準化，精（jīng）度分（fèn）析。符（fú）合標準後，在選定的工作條件下，采用具（jù）有一定濃度梯（tī）度的二級標樣，每個試樣分析3次，以分析線相對（duì）強度平均值和標樣中該元素濃度（dù）對應繪製工作曲（qǔ）線。

二、結果與討論

1、氬氣的壓力

氬氣的壓力是影響譜線強（qiáng）度和穩定的主要（yào）因素，SPECTRO LAB直讀光譜分析（xī）儀，儀器本身（shēn）沒有氬氣調節裝置，但可通過調節氬氣輸入壓力（lì）達到控製氬氣流（liú）量的目（mù）的，對分析試樣做氬氣試驗表明，壓力為0.5MP時可獲得穩定的光譜譜線強度。

2、積分時間的選擇

積分時間的選擇是以試樣的分析精度為標準，分別選擇5、6、7、8、9秒進行試驗，用一塊試樣，相同的分析條件下，連續分（fèn）析10次，計（jì）算（suàn）標準（zhǔn）偏差（chà），最後確（què）定最佳積分時間為7秒。

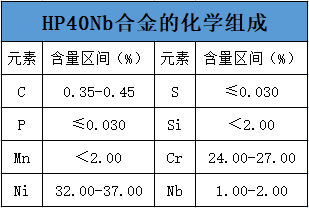

3、HP40Nb合（hé）金的化學組成（chéng）見表1:

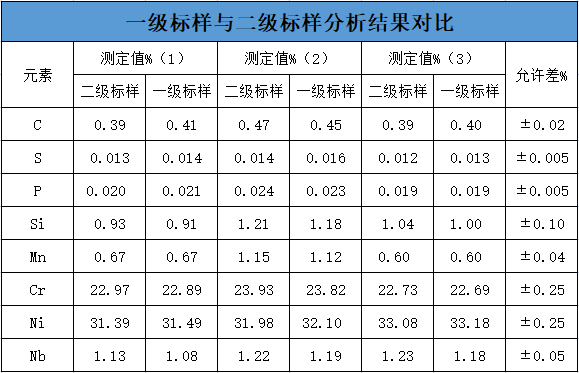

4、選用一級標樣與二級標（biāo）樣以跟蹤的其中3爐鋼進行分析結果的對比，見表2:

從上（shàng）表可以看（kàn）出，采用二級標樣代替國家一級標（biāo）樣，對試樣進行（háng）分析，其分析（xī）結果的準（zhǔn）確性可達到要求。

5、標準（zhǔn）樣品的分析

在同一條件下研磨分析樣品與標樣，研磨麵要表麵平整，紋路一致，無氣孔、雜質和裂紋。於選定條件下（xià），激發分析。不同點分別激發（fā）3次，取均值報出分析元素含量。在采用二（èr）級標（biāo）鋼校（xiào）正的（de）工（gōng）作曲線下對一級（jí）標鋼的分析（xī），以磷元素為例，測試結果見表3:

表3精密度試驗(n=10)

從表3中可以看出，其測試的精密度（dù）可達到技術要求。因此是一種可行的分析方法。

三（sān）、結語

光電光譜分析目前被廣泛應用於鋼鐵（tiě）工業中，它是把激發試樣獲得的複合光經光柵（shān）分光後，利用計算機（jī）技將光電倍增管收到的信號轉變成電訊號，通過測量特征波長的強度而求（qiú）得試樣中分析元素的含量。它是一（yī）種定量分析的方法，具有（yǒu）選擇性好、分析速度快、精度高等（děng）特點。目前，在我廠的實際生產中，鑄管的爐前公析（xī）和原材料複檢，都采用光譜分析，光譜分析在我廠（chǎng）的實（shí）際生產中起著重要的作用。因此，為生產的正（zhèng）常提供良好（hǎo）的服務，須對儀器的性能有全麵的了解，做（zuò）好儀器的（de）基礎維護。

參考標準：光譜分析（xī）論文集
