【直讀光譜（pǔ）法】提升煉鋼過程中（zhōng）酸溶鋁分析準確性的新（xīn）方法

在煉鋼冶煉過程中（zhōng），金屬鋁是作為脫氧元素加入（rù）的。鋼（gāng）中加入的鋁部分與氧結合（hé）形成三氧化（huà）二（èr）鋁或含有三氧化（huà）二鋁的各種雜物，即酸不溶鋁。其餘部分溶（róng）於（yú）固態鐵中、或形成的彌散AIN，或繼續保（bǎo）留在固溶體中，即酸溶鋁。所謂的酸（suān）不溶鋁大（dà）部分隨鋼渣而排除（chú）於鋼水外，而酸溶鋁即鋁和氮（dàn）形成的彌散AIN粒子能阻止奧氏體晶粉長大，增強鋼材的性能，因此保證鋼（gāng）中酸溶鋁的含（hán）量是獲得奧氏體晶粒為（wéi）大傾向比較（jiào）小的必要條件。隨著現代化（huà）學（xué）檢測技術（shù）的發（fā）展，人們研究（jiū）出用直讀光譜法分析檢鋼中酸溶鋁。本文采用德國（guó）斯派克光譜儀及（jí）提供的（de）軟（ruǎn）件，用有一定濃度梯度的國家標樣繪製工作曲線，通過檢（jiǎn）測全鋁和酸不溶鋁而求得酸溶鋁，可（kě）與其他元素一同檢測，而且具有較（jiào）高的準確（què）性。

一、實驗部分

1、儀器設備

1.1 SPECTRO LAB M 型光電直讀（dú）光譜（pǔ）儀

1.2磨樣機

2、儀器基本（běn）參數

2.1氬氣（qì）：純度>99.995%

2.2靜態流量0.5L/min

2.3動態流量5L/min

2.4鎢（wū）電極:90o頂角

2.5極距:4mm

3、實（shí）驗條件確（què）定

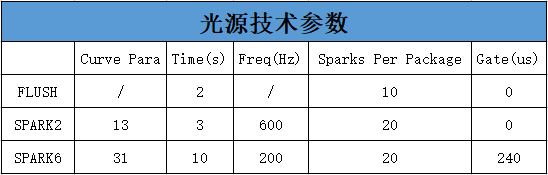

本法是采用德（dé）國斯派克光譜儀提供的軟（ruǎn）件（jiàn），試樣在砂（shā）帶磨製。通過大（dà）量的試驗，同（tóng）時參考德國斯派克光譜儀提供的（de）儀器參數，確定了德國斯派克光譜儀分析技術參數，如表1。

二、結果與討論

1、精密度試驗

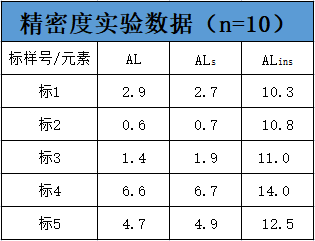

分別取國家標準光（guāng）譜樣品標（biāo）1、標2、標3、標4、標5在砂帶上磨製後各測定10次，取（qǔ）其變異係數S%。如表2所示。

上表（biǎo）結果表明，本法的精（jīng）密度好能滿足測定要求。

2、準（zhǔn）確度測試

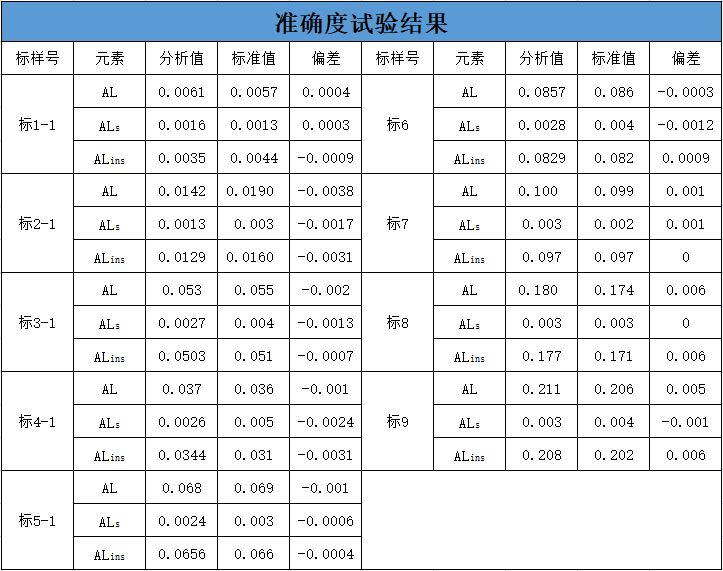

測定已知含量（liàng）的國家標準光譜樣品。標準樣品拋光後，連續激發3次（cì）取平均值，比較全鋁、酸不溶鋁（lǚ）的測定值（zhí）與標準值。見表 3。

從（cóng）表（biǎo）數據表明，采（cǎi）用斯派克光電直讀光譜儀測定全鋁和（hé）酸不溶鋁後，再用差減法求得酸溶鋁，其結果精密度和準確度好，完全能滿足生產要求。

三、結論

采用德（dé）國斯派克（kè）光譜儀及提供的軟件，用有一定濃度梯度（dù）的國家標（biāo）樣繪製工作（zuò）曲（qǔ）線，通過檢測鋼中全鋁和酸不溶鋁而求得酸溶鋁,該方法的精密度好，而且經過一定時間的生產檢測表明，本法測得全鋁和（hé）酸溶鋁的結果準確度高，完全能滿足生產要求。

參考標準：
光譜分（fèn）析論文集
