SPECTROLAB S直讀光譜儀在不鏽鋼中氮測定的應用

鋼中氮主要來自鐵水、爐（lú）膛的爐氣（qì）和與鋼水（shuǐ）接觸的空氣。氮含量影響著鋼的性能，氮含量（liàng）高的鋼長時間放置，性能（néng）將變（biàn）脆，這稱為“老化”或“時（shí）效”現象。氮還可以作為合金元素起到細化晶粒的作用。在冶煉鉻鋼、鎳（niè）鉻（gè）係鋼或鉻錳係等高金鋼時，加入適量的氮，能夠改（gǎi）善鋼的塑性和（hé）高溫可加工性。氮還可以提高鋼的奧氏體的穩定性，W[N]=0.15%~0.20%，可使lCrl8Ni9型不鏽鋼完全形成奧氏體組織。因此，不鏽（xiù）鋼（gāng）冶煉過程中（zhōng）快速、正確分析出氮含量對（duì）煉鋼（gāng）工藝質量控製以及成本核算等有著相當重要的指導意義。本工作采用光電直讀光譜法測定不（bú）鏽（xiù）鋼中氮的含量,可與其他元素（sù）同時分析,克服了氧氮儀在取樣製樣（yàng）和分析時間上的消耗能（néng）更及時指導冶煉過程，使企（qǐ）業取得較好的經濟效益。

1.1儀器
SPECTROLABS直讀光譜儀是基於CMOS的探（tàn）測器的記錄係統，該係統適合金屬分析。從（cóng）微（wēi）量元素到多基體應用，它提供了快速、高度準確、異常靈活的技（jì）術選擇。

1.2準確度試驗

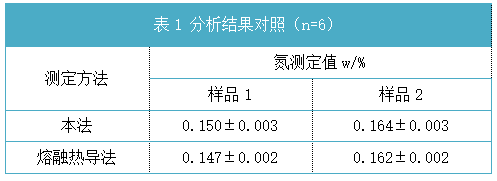

采用本方法和熔（róng）融熱導法(氧氮儀分析)對自備樣品（pǐn）1和樣品2中氮進行比對試驗，結果見表1：

1.3精（jīng）密（mì）度試驗（yàn）

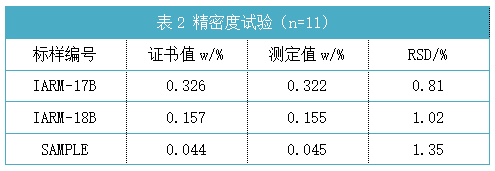

采用以上分析條件分別對氮含量為0.326%，0.157%，0.044%的進口不鏽鋼標樣進行11次分析，其相對標準偏差結（jié）果見表2所示。

結論

(1)本法進一步拓（tuò）寬了光電直讀光譜法在分析不（bú）鏽（xiù）鋼中的應用領域。
(2)本法簡便、快速、精（jīng）密度和準確度好，且可與不鏽鋼中其他元素同時測（cè）定，節省了取樣、製（zhì）樣和分析時間,便於爐前快速分析。
(3)本法適於不鏽鋼煉鋼生產控製、成品質量控製及新產品科研開發（fā）中(高)氮的分（fèn）析。


SPECTROLABS直讀光譜儀

在所有同類分析儀中（zhōng），SPECTROLABS所提供分析速度超出想象，元素檢測限低至極限，同時它也可以提（tí）供超長的正常運行時間（jiān）和具有前瞻性的靈活性。

SPECTROLABS的推出滿足了（le）金屬分析市（shì）場對速（sù）度的需求。例（lì）如：當檢測低（dī）合金鋼時，它可以在20秒（miǎo）或更短的時間內提供高準（zhǔn）確度的測量值！

從技術指標和實際使用效果看，SPECTROLABS均是目前金屬冶煉廠選的（de）、高性能的光譜（pǔ）儀（yí），能夠給予金屬再加工生產商、汽車和航（háng）空航天製造商、以及成（chéng）品和半（bàn）成品、電子產品、半導體等製造商（shāng）出色的解決方案。
