簡化生產：使用SPECTROLAB M光譜（pǔ）儀直接分析HT250灰口鑄鐵

本文（wén）介紹了（le）采用德國斯派克SPECTROLAB M 光電發射光（guāng）譜儀直接分析HT250灰口鑄（zhù）鐵中Si、Mn、P、Cu、Cr、Mo、Ti、Ce、As等化學元素的方法，結果的精密度和準確度滿足生產要求。

由於（yú）質量控製上的要求（qiú），需要對（duì）牌號為HT250灰口（kǒu）鑄鐵的氣缸體、氣缸蓋等關鍵（jiàn）部件的化學成分Si、Mn、P、Cu、Cr、Mo、Ti、Ce、As實行全分析，為提高工（gōng）作效率，我室組（zǔ）織試（shì）驗采用德國斯派克公司SPECTROLAB M 光電發射光（guāng）譜儀直接分析（xī）HT250灰口鑄鐵，代替此前使用的ICP-AES分析。經過試驗和改進分析結果的重（chóng）複性、精密（mì）度（dù）和準確度均令人滿意。

一、儀（yí）器工作條件

1、光譜儀：德國SPECTROLAB M 光電發射光譜儀，光柵焦距750mm

2、氬氣：純度不小於99.996%，壓力0.5±0.05Mpa

3、光譜分析室環境：溫度( 23±2)℃，濕度≤60%

4、電極：鎢棒電極

5、電極間距：3.0mm

二、實驗方法

1、取測（cè）試機械性能澆鑄的試棒殘件，用車床車取中直徑30mm、長（zhǎng）20-30mm的（de）圓柱型樣件，經40目的砂布磨製平整，樣件應無砂眼、氣孔（kǒng）等明顯缺陷。

2、灰鑄鐵控製（zhì）樣品KYHT250-1的（de）製備：用檢驗過的（de）樣品作均勻性檢驗，從中選擇均勻性良好的樣品加（jiā）工成中直（zhí）徑30x50mm圓柱型，再（zài）作均勻性試驗，符合要求（qiú）後精確測定各元素含量，用於控製牌號為HT250的樣品中Si、Mn、P、Cu、Cr、Mo、Ti、Ce、As等化學元素的檢驗。

3、儀器（qì）預熱穩定（dìng）後載入分析方法程（chéng）序YC-HT250，對程序執行標（biāo）準化，標準（zhǔn）化樣品用RE12，RN19，SUS5；選擇類（lèi）型標樣執行類型標準化，類型標準（zhǔn）樣（yàng）品使用YSB S11071-98(4-1)；選擇灰（huī）鑄鐵控樣（yàng）YCKYHT250-1進行分析，計算元素修正值。

4、樣品分析：激發（fā）三次取其平均值，用元（yuán）素（sù）修正值對樣品平均（jun1）值進行修正。

三、分析結果（guǒ）精密度

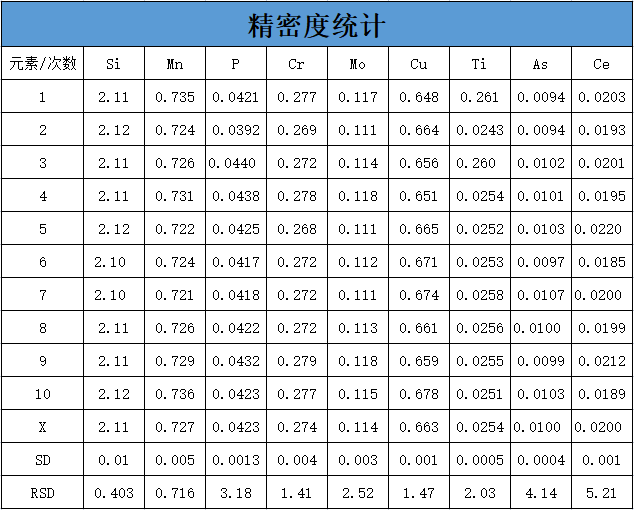

按（àn）照分（fèn）析方法連續測定生產樣品HT250-1十次，實驗數（shù）據和數理統（tǒng）計如表1。

四、分析結果準確度

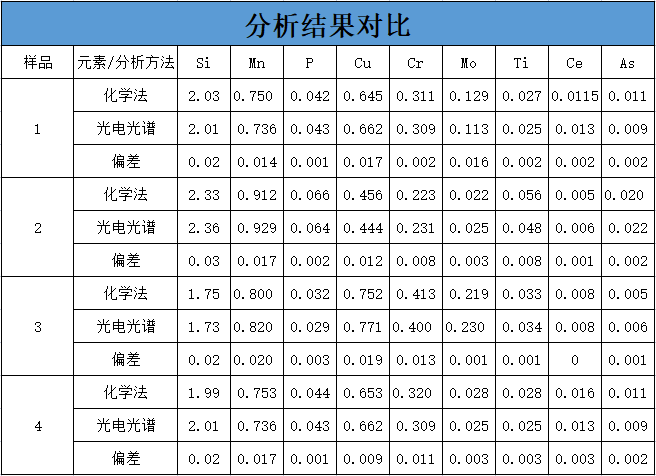

按照分析方法測定生產樣品，進行（háng）準（zhǔn）確度實驗。每個樣品連續分析3次（cì），求平均值。光電發射發射分析與化學分析、ICP-AES分析結果比對（duì）見表（biǎo）2。

五、結果（guǒ）與討論

由（yóu）於鑄鐵標樣為（wéi）白口化樣品，待分析的生產（chǎn）樣品是灰口鑄鐵，直接分析（xī）的結（jié）果誤差很大，因此製備了與分析樣品冶煉過程和化（huà）學成分相似的（de）灰鑄鐵控樣KYHT250-1，對（duì）分析結（jié）果進行校正，取得滿意的效果。經過一段時（shí）間的比對，本法完全能滿足生產要（yào）求，極大的提高（gāo）工作效率。
