光電直讀光譜儀在低合金鋼中的應（yīng）用

鋁在鋼中主（zhǔ）要是以金屬固溶體形（xíng）式存在，也有（yǒu）少部分氧化鋁和（hé）AIN，鋼中的氧（yǎng）化（huà）鋁一般不溶於酸稱為“酸不溶鋁（lǚ）”。鋁含量及酸溶鋁（lǚ）與酸不（bú）溶鋁的比例對連鑄（zhù）工藝至關重要，如果不能準（zhǔn）確控製鋁（lǚ）含量及不同狀態鋁的比例，就不能進行正常的生產，因（yīn）此，對鋼中鋁含量與不同（tóng）狀態鋁含量的測定非常重要。隨著（zhe）光電直讀法技術、工藝的進步，準確快（kuài）速測定鋼中不同狀態（tài）的鋁含量成為了可能，是通過峰值積分及平穩放電時的對比分析可測得不同狀態鋁的含量。下文儀（yí）德公（gōng）司將介紹使用斯（sī）派克光電直讀光譜儀測量低合金（jīn）中酸溶鋁、酸不溶（róng）鋁的含量變化。

一、實驗部分

1. 儀器（qì）與設備

SPECTRO LAB 光電直讀光（guāng）譜儀

2. 實驗條件

氬氣：純度＞99.999%、靜態流量0.5L/min、動態流量5L/min

鎢電極：90°頂角、極距：4mm

3. 實驗方（fāng）法

測定儀器的精密（mì）度。分別取國家標準光譜樣品S9255、S9257、S9258、86-1，各連續測定十一（yī）次（cì）,取（qǔ）其變異係數 S%,與儀器出廠技術指標比（bǐ）較。

4. 測定已知含量的標準樣品（pǐn）。標準樣品（pǐn）拋光後,連續（xù）激發三次取平均值,比較全鋁、酸溶（róng）鋁的測定值與標準值。

5. 光電直讀光譜儀測定錯（cuò）鏈鋼中全鋁含量。

二、結果與討論

1. 精密度（dù）測試

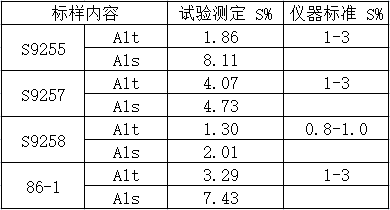

上表（biǎo）結果表明，儀（yí）器的精密度較好（hǎo），能滿足測定要求。

2. 準確性測試（shì）

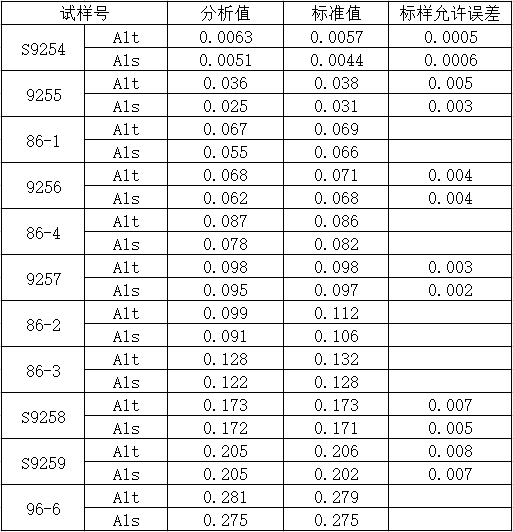

上表（biǎo）數據表明,采用了峰值積分技術 PIM後，光電直讀光譜（pǔ）測定酸溶鋁、酸不溶鋁的準確度，基本令（lìng）人滿意。

3. AIt 與 AIs 光譜化學測試

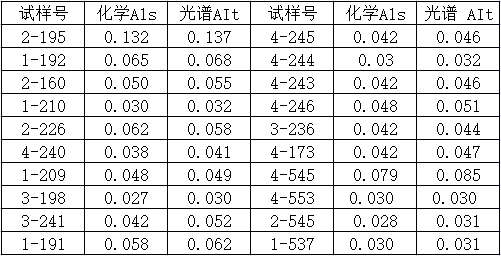

從表中可看到，光譜儀測得的全鋁含量（liàng）比壞血酸 -CAS 光度法測得的酸溶鋁含量大，我（wǒ）們認為這個含量差距主要是因為酸不溶鋁的存在造成的。

三、結論

在（zài）運用了峰值積分技術 PIM 以後，對於低合金（jīn）鋼中（zhōng）全鋁含量（liàng）和酸溶鋁（lǚ）、酸不溶鋁含量的測（cè）定體現出光電直讀光譜法準確、快速的優點，能保證生產需要（yào），通過部分替代化學法測定,降低（dī）了分析成本。

參考標準：斯派克（kè）光譜分析論文集
