高速鋼是一種具有高硬度、高耐磨性和（hé）高耐熱性的工具鋼，又稱高（gāo）速工具（jù）鋼（gāng）或鋒鋼，俗稱白鋼。高速（sù）鋼（gāng）是美國的f.w.泰勒和m.懷特於1898年創製的。高速鋼（gāng）的工藝性能好，強度和韌性配（pèi）合（hé）好，因此主要用來製造複雜的薄刃和耐衝擊的金（jīn）屬（shǔ）切（qiē）削*具，也可製造高溫（wēn）軸（zhóu）承和冷擠壓（yā）模具等。除用熔煉方法生產的高速鋼外（wài），20世（shì）紀60年代以後又出現了粉末（mò）冶金高速鋼，它的優點是避免了熔煉法生產所造成的碳（tàn）化物偏析而（ér）引起機械性能降低和熱處理變形。
落地式火花直（zhí）讀
光譜儀MAXx，測定固體樣（yàng）品中多元素含量時非常方便而快速，樣品（pǐn）激發時間短，耗氬量少（shǎo）。本文（wén）利用直讀光譜儀SPECTROMAXx測定（dìng）高速工具鋼中矽、錳、磷、硫、絡、釩、鎳、鎢和鉬。
1.實驗部分
1.1儀器
落地式火花直讀光譜儀MAXx

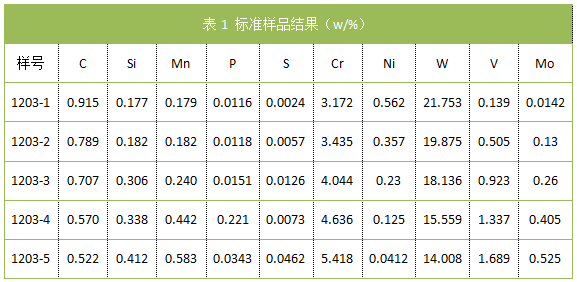

1.2工作曲線繪（huì）製 將五個同（tóng）廠家的高速工具鋼標（biāo）準樣在砂輪或磨床上磨平打光,任（rèn）取一（yī）標準樣分別（bié）作預燃曲線和曝（pù）光曲（qǔ）線,以（yǐ）確（què）定試樣的最佳分（fèn）折參數。通過測定其最佳分析參數為:衝洗（xǐ）2s，預燃7s，曝光7s。然（rán）後將五個標樣依次（cì）激（jī）發,測定各元素的譜線（xiàn）相對強度,利用軟件分析程序,對譜線進行基體校正和幹擾校正，儀器自動繪製工作曲線。高速工具鋼標準樣品結果見表1。
2.結果與討論
方法的準確度和精密（mì）度（dù）與分析結果

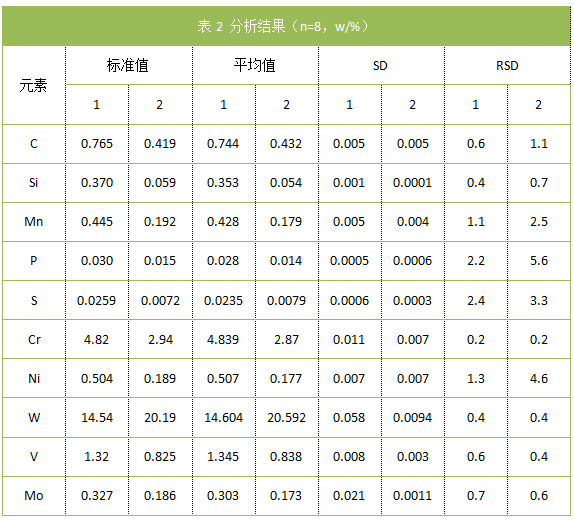

我們利用已校好的工作曲線對（duì）試樣（yàng）BHG80-5、BHG80-6高速工具鋼（gāng）進行（háng）分（fèn）析，其處（chù）理結果見表2，其相對誤差與相對標準（zhǔn）偏差（chà）(RSD)均小於規定的允許值（zhí），結果表（biǎo）明方法的準確（què）度和精密度較好。
3.結論（lùn） 落地式火花直讀光譜儀MAXx，測定固體樣品中（zhōng）多元素含量時非常方便而快速，樣品激發時間短，耗氬量少。以鐵元（yuán）素（sù）做內標（biāo），對譜線進行基體和幹擾校（xiào）正，所得分（fèn）析結果（guǒ）基本和標準值（zhí）一致。
020-87026501
全國服務熱線
掃一掃 微信二維碼
