直讀光譜法多元素分析鋼鐵金屬-廣（guǎng）州羞羞视频在线

直讀光譜法多元素分析鋼鐵金屬

返回列表 來源：羞羞视频在线發布日期： 2021.11.09

科（kē）技發展進步，直讀光譜儀如（rú）今已是金屬（shǔ）加工設備質量控製（zhì）的重要組成部分。在過去，光（guāng）電光譜法分析鋼材（cái）的元素含量是（shì）按鋼種製（zhì）定，慢慢隨著時代推（tuī）移，產品更新迭代，所（suǒ）用的鋼種也隨之增多，按（àn）鋼種製定分析方法已經不（bú）適應生（shēng）產的需要。

本實驗研究利用德國斯派克新型直讀光譜儀SPECTROMAXx對（duì）碳鋼和中低合金鋼、高合金鋼、鑄鐵及無標測定研究,製定了不受鋼種限製的光譜定量分析（xī）方法,滿足了生產的需要（yào）。

1.實驗部分

1.1儀器
台式直（zhí）讀光譜儀SPECTROMAXx（德國斯派克）

直讀光譜（pǔ）法多元素分析鋼鐵金屬

1.2樣品
碳鋼
中低合金鋼
高合（hé）金鋼
鑄鐵

1.3測（cè）試部分

1.3.1碳鋼和中低（dī）合金鋼的測定
實驗用標準樣品包（bāo）括工業鈍鐵、中低合金鋼、優質炭素鋼、軸承（chéng）鋼、合金工具鋼、合金結構（gòu）鋼、彈簧鋼碳素（sù）結構鋼及普碳鋼等13種類型的（de）標鋼共計（jì）78塊，標（biāo）準樣品含量範（fàn）圍見表1。

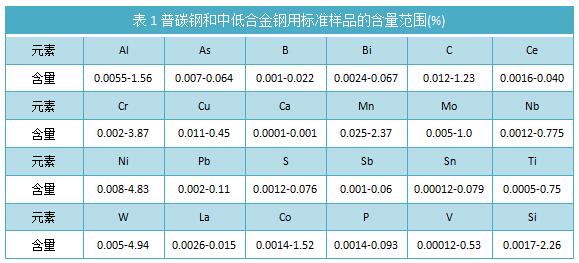

表1普碳鋼和中低合金鋼用標準（zhǔn）樣品的含量範圍(%)

樣品分析

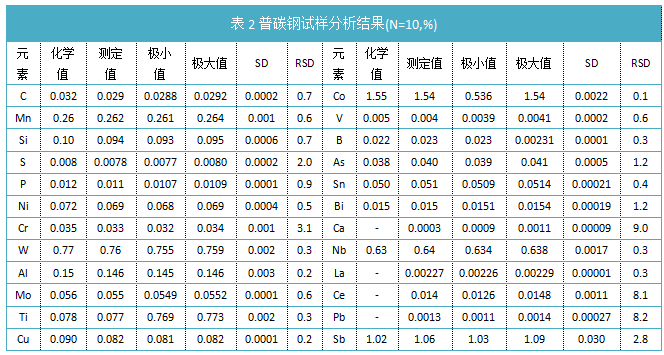

表（biǎo）2普碳鋼試樣分析結果(N=10,%)

1.3.2高合金鋼的測定
通過對高溫合金、高（gāo）錳鋼（gāng）、鉻不鏽鋼及鎢係高速工具鋼等高（gāo）合金鋼的實驗測定,得出了光電光譜法測定高合（hé）金（jīn）鋼時的分（fèn）析條件和技術問題。表3例出了幾個高合金鋼的分析結果。結果表（biǎo）明利用光電直讀光譜法測定高合金鋼中的多（duō）元素是可行的。

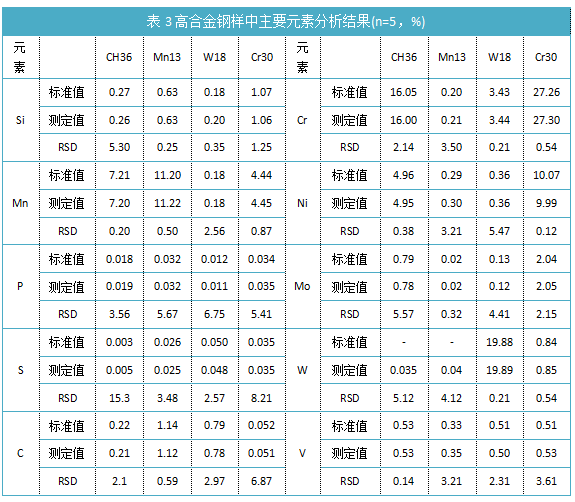

表3高合（hé）金鋼樣中（zhōng）主要元素分析結果(n=5，%)

1.3.3鑄（zhù）鐵的測定

標準樣品
鑄鐵分析用標準樣（yàng）品包（bāo）括白口鑄鐵、合金鑄（zhù）鐵及灰口鑄鐵在內的標樣14個,其元素含最範圍見表4。

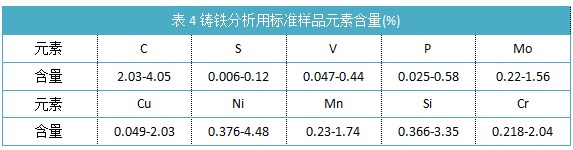

表（biǎo）4鑄鐵（tiě）分（fèn）析（xī）用標準樣品元素含量(%)

樣品分析
選（xuǎn）取白口鑄鐵(1# )、合金鑄鐵（tiě）(2# )、灰口鑄鐵(3 # )試樣（yàng）三塊,利用較好的工作曲線進行測（cè）定,其測定結果見表5。實（shí）驗結果（guǒ）表明,如果灰（huī）口鐵均勻性好,即所謂的“全（quán）灰”,利用光電光譜分析可以得（dé）到較好的（de）結果,但爐前取樣,完全得到理（lǐ）想的樣品（pǐn）有一定的（de）困難,因（yīn）此在（zài）實驗研究中,直讀光譜（pǔ）儀SPECTROMAXx選擇合適的（de）分析參數,使試樣表麵達到“熔融狀態（tài）" ,能得到較理想的分析結果。

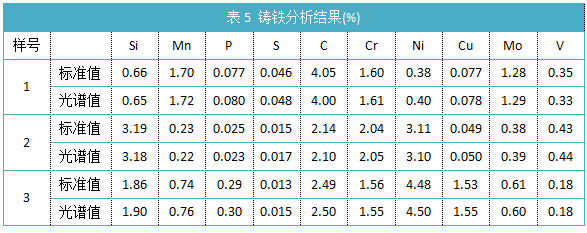

表5鑄（zhù）鐵分析結果(%)

2.結果分析
通過對一些試樣進行分析且（qiě）與化學分（fèn）析值（zhí）對照,結果很好,方法能滿足日常分析要（yào）求。直讀光譜儀SPECTROMAXx的操（cāo）作軟件能引（yǐn）導用戶逐步地完成（chéng）這個過程，並提（tí）供在線幫助、提示信息和其他向導。隻需（xū）點擊一（yī）下即可創建分析結果。除了直觀的操作（zuò）軟（ruǎn）件，還預先安裝超（chāo）大規模的金屬數據庫（kù），以確（què）保用戶獲得所要求的牌號。隻（zhī）需（xū）幾個步（bù）驟即可創建定製的牌號數（shù）據庫，並輕鬆查閱需要的信息，而無需耗費時間在規範和牌號（hào）目錄中進（jìn）行研究。
