探討（tǎo）丨光電直讀（dú）光譜（pǔ）法對低（dī）合金鋼中酸溶鋁、酸不熔鋁（lǚ）的測定

鋁在鋼中主要以金屬固（gù）溶體形式（shì）存在（zài），也有少部分（fèn）Al₂O₃和AlN。鋼中的Al₂O₃一般不溶於酸稱為“酸不（bú）熔鋁”。鋁（lǚ）含量及酸溶鋁與酸不熔鋁（lǚ）的比例對軋（zhá）鋼特別是（shì）連鑄工藝（yì）至關重要，不能準（zhǔn）確控製鋁含量及不同狀態鋁的比例，就不（bú）能進（jìn）行正常的生產，因此，對鋼（gāng）中鋁含量與不同狀態鋁含量的測定非常重要。化學法測定酸不溶鋁（lǚ）或全（quán）鋁，必須用焦硫酸鉀溶融後才能準確檢出，而且（qiě）分析步驟繁瑣，不利於（yú）快（kuài）速生產需要（yào）。隨著光電直讀法技術、工藝（yì）的進步。在（zài）運用峰積分技術PIM後，準確快速測（cè）定鋼中不同狀態的鋁含量成為可能，其基本原理（lǐ）是：在鋁（lǚ）的燃燒曲線上，不同狀態（tài）的鋁有不同的表現，酸不熔鋁可使燃燒曲線形成（chéng）一個峰值。通過峰值積分及平穩放電時的（de）對（duì）比分析可測得（dé）不同（tóng）狀態鋁的含量。由於酸溶鋁與酸不熔鋁之和為全鋁含量，本文以全鋁與酸溶鋁含量變化（huà）說明酸溶鋁與酸不熔鋁含量變（biàn）化。

實驗部分

儀器和設備
SPECTRO LAB 光電直讀光譜（pǔ）儀，光譜（pǔ）磨樣機

（SPECTRO LAB 光電直讀光譜儀）

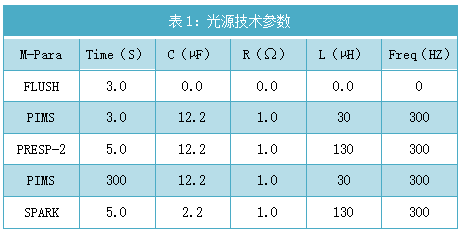

實驗條件

氬（yà）氣：純度>99.99%，靜態流量（liàng）0.5L/min，動態流量5L/min。
鎢電極：90°頂角，極距：4mm
分析線對：Fe 281.329nm（內（nèi）標），Al 396.153nm（分析）

實驗方法

測定儀器的精密度。分別取國家（jiā）標準（zhǔn）光譜樣（yàng）品S9255、S9257、S9258、86-1，各連續測定十一次，取其變異係數S%，與儀器出廠技術（shù）指標比較。
測定已知（zhī）含量的標準樣（yàng）品。標（biāo）準樣品拋光後，連續激發三次取平均值，比較全鋁、酸溶鋁的測定值與標（biāo）準值。
光電直讀光譜儀（yí）測定錨（máo）鏈鋼中全（quán）鋁含量。抗壞血酸-CAS光度法測定鋼中酸（suān）溶鋁含量，比較測定結果。

結果與討論

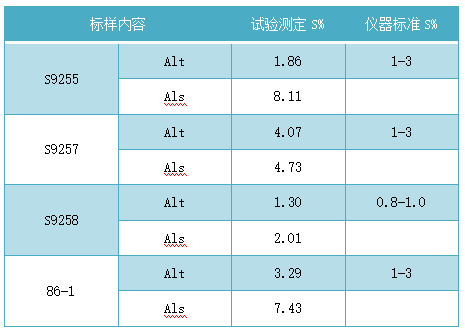

上表結果表明，儀器的精度度較好（hǎo），能滿足測定要求。

準確性測試

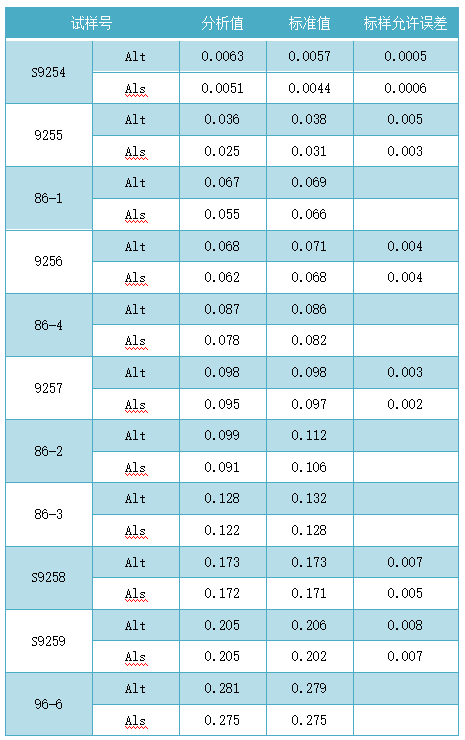

上表數（shù）據表明，采用了（le）峰值積（jī）分技術PIM後，光電直讀光譜測定酸溶鋁、酸不熔鋁（lǚ）的準確度，基本令人滿意。

Alt與Als光譜化（huà）學測試

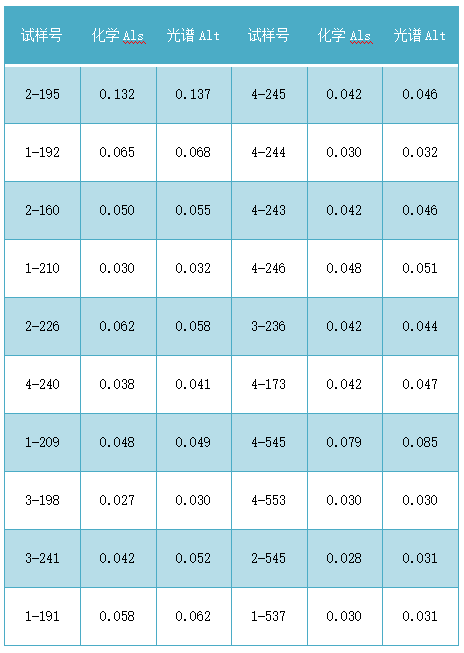

從表中可看到，光譜儀測得的全鋁含量比壞血酸-CAS光度法測得的酸溶鋁含量大，我們認為這個含量差距主要是因（yīn）為酸不熔鋁的存在造成的。

結論

在運用了峰值積分技術PIM後，對於低合金鋼中全鋁含量和酸溶鋁、酸不熔（róng）鋁含量的測定體現出光電直（zhí）讀光譜法（fǎ）準確、快速地優（yōu）點（diǎn），能（néng）保證生產需要，通（tōng）過部（bù）分替代化學法測定，降低了分析成本。


參考文獻
【1】鞍鋼鋼研所等，實（shí）用冶金分析，沈陽：遼寧出版社
【2】賈雲海，冶金（jīn）部分分析情報（bào）網學術文集，P44
【3】陳（chén）祖旺，冶金部分析情報網學術論文集。

文章來（lái）源SPECTRO光譜分析（xī）論文集
