SPCETROLAB直讀光譜儀在鋼鐵工業中的應用

在鋼鐵工業中，生產工（gōng）藝的改進和冶煉技術的提高，都（dōu）離不開化學成分分析方法的改進和配合，要是想要提高產品質量，那就需要有先進的檢測手段和科學的測試（shì）手段。SPCETRO LAB直讀光譜儀應用於鋼鐵及有色金屬等材料的元素含量分（fèn）析，可快速、精確、穩定、可靠的（de）檢測幾十種元素，滿足企業、工廠、科研等多方（fāng）麵的要求，是生產優質金屬產品的必備工具。

實驗部分

一、儀器和測試條件（jiàn）

1. 分析（xī）儀器：SPCETRO LAB直讀光譜儀

2. 標準樣品：GSBH 40068 -93低合金鋼

3.氬（yà）氣流量:250L/h

4.氬氣純度：99.99%

5.溫度：20-25℃

6.濕度:40-60%

二、取（qǔ）樣

  主要以治煉低合金鋼（gāng）和高鉻鑄鐵為主。爐前分析要求（qiú）速度快,剛取的試樣必須急冷後進行分析。高鉻鑄鐵含 C、Cr量高,材質脆,急冷時易產生裂紋甚至從（cóng）試樣中間斷開,出現裂（liè）紋後,易將水灌進去,直（zhí）接影（yǐng）響測試結果的（de）準（zhǔn）確度。冷卻方法可以用風冷和水冷,考慮到操作的簡易性和冷（lěng）卻時間的長（zhǎng）短,我們采取水冷的方式。水冷可分流水冷卻和（hé）靜水冷卻。通過多（duō）次冷卻試驗表明:樣品直接在流水（shuǐ）中冷卻,極易產生裂紋,所以我們選取在靜水（shuǐ）中冷卻的方法，並且在冷卻試樣時，不能一次性（xìng）地完成冷卻過程（chéng）。也就是說:不能把試樣放進水裏一直到冷卻後再（zài）拿出來,在冷卻時要不斷重複地、快速地將試樣從靜水中（zhōng）拿出來再放進（jìn）去。這樣,冷（lěng）卻的試樣基本不產生裂紋。

三、樣品測試

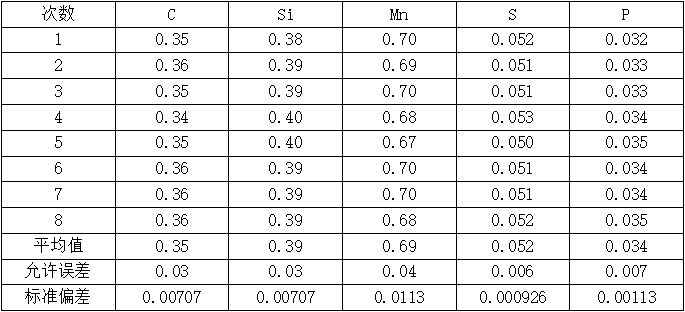

上表中測（cè）試試樣為（wéi） GSBH 40068 -93 中低合（hé）金鋼光譜用標準樣品。其中 C、Si、Mn、S、P含（hán）量（liàng）分別為0.345%、0.410%、0.674%、0.52%、0.034%。從上表中可（kě）以看出,光譜測定結（jié）果（guǒ）是穩定、可靠,能滿足爐前分析的需要。

四（sì）、結論

（1）直讀光譜分析與化學分（fèn）析相比,具有明顯的優點:

自動（dòng）化程序高,分析速度（dù）快,操作簡便,減輕了勞動（dòng）強度,提高了勞動生（shēng）產力,節（jiē）約了電力。

（2）由樣品測試列表中可以看出（chū）斯派克LAB直讀光譜儀光譜分（fèn）析的準確度高、分析結果準確可（kě）靠,符合國標（biāo）4336-86的要求（qiú）。

（3）所取試樣質量直接影響分（fèn）析結果的準確度,試樣不得有（yǒu）砂眼、氣（qì）孔、裂紋等。試樣製備表麵要紋（wén）路清（qīng）晰,不得（dé）沾（zhān）汙。

（4）試樣製作的工作曲線,線性很好,能（néng）滿足工作中、低合金（jīn）鋼測試的（de）要求。

（5）再次開機前,最少要穩（wěn）定 2 小時。氬氣衝洗要時間長一些,將殘留在火花台內的氧（yǎng）氣全部驅趕出來。等儀器穩定（dìng）後,多次激發廢掉,直至平（píng）行測定結果穩定,激發斑點正常後才能進（jìn）行試樣測試。
