手持式光譜（pǔ）儀對D2模具鋼元素分析測定應用

什麽是D2模具鋼？

D2模具鋼是（shì）高耐磨性、微變形冷作模具鋼，作為一種風硬工具鋼，D2模具（jù）鋼（gāng）含碳量高達1.5%，含鉻量高達11.5%，經熱處（chù）理硬（yìng）度可達60HRC，常用來（lái）製造截麵大（dà）、形狀複雜、經受衝擊力大、要求（qiú）耐磨性（xìng）高的冷作模具鋼，如矽鋼片衝模、冷切剪刀、切邊模等。

D2模具鋼硬度（dù）

D2模具鋼屬於高耐磨（mó）微變形冷作模具（jù）鋼，含碳量高達1.5%，含鉻量11.5%，D2冷作合金（jīn）工具鋼可用來製造（zào）截麵大、形狀複雜、經（jīng）受衝擊力大、要求（qiú）耐磨性高（gāo）的冷（lěng）作模具，如矽鋼片衝模（mó）、冷切剪刀、切邊模、五金衝壓模、拉伸模、不鏽鋼片衝（chōng）裁模、高硬度衝裁模、搓（cuō）絲模、 五金零件製作（zuò）和機械製造等。

D2模具（jù）鋼退火時的硬度為，≤255HB；

D2模具鋼淬（cuì）火時的硬度為，≥59HRC。

D2模具鋼特點

高耐磨性，加工性好，熱處理尺寸穩（wěn）定，可真空（kōng）熱處（chù）理（lǐ）至HRC60°-62°

具有優良的機械加工型

淬硬時，尺寸穩定性好

淬硬和回火後，高的表麵硬度與機體韌性能夠達到良好配合

D2模具鋼加工處理工藝

淬火注意事項

淬火後應及時回火，防止開裂，並要防止表麵脫碳，量規及高精度模具（jù）應進行深冷處理（-70℃），並采用高溫回火，減少工件變（biàn）形，高溫回火溫度500~560℃，硬度大於58HRC

熱處理規範

淬火，820±15℃預熱

1000±6℃(鹽浴)或1010±6℃(爐控氣氛（fēn）)加熱，保溫10～20min,空冷，200±6℃回火

去應力（lì）退火

工件粗加（jiā）工後，加（jiā）熱至600~650℃，保溫2小時，隨爐冷卻（què）到500℃，出（chū）爐空冷

淬火

工件緩（huǎn）慢升溫到600℃，保溫20分鍾進行第一次預熱，均（jun1）溫後升（shēng）至（zhì）850℃，再保溫30min進（jìn）行第二（èr）次（cì）預熱，最後升溫到1020~1040℃，保溫25~40min，出爐空冷。

回火

淬火後應立即回火，並回火至少兩（liǎng）次，每次保溫時間（jiān）不低於2h

D2模具鋼的應用（yòng）

用於冰箱壓縮機後罩拉深模具，五金衝壓模，拉伸模，不鏽鋼片（piàn）衝裁模，高硬度（dù）衝裁模，剪切刀模，搓絲模（mó），五金（jīn）零（líng）件製作（zuò），機械製造等。

為提高D2冷作模具扁鋼（gāng）軋材（cái）的使用壽命, 可（kě）采用添加稀土（tǔ）的方法,從而使（shǐ）鋼的耐磨性和衝擊韌度得到改善，最（zuì）後達到提高圓模具扁鋼軋材使用壽命的目的。

用D2鋼（gāng）製造的滾絲輪、離台調板冷衝（chōng）模,與Cr12MoV鋼相比可提高使用壽命5~6倍（bèi）。

運用手持式光譜儀對D2模具鋼檢測

D2合金具鋼屬於美國進口的高耐磨微變形冷作模（mó）具（jù）鋼，采用了真空電弧專利技術熔煉，含碳量高（gāo）達1.5%，含鉻量11.5%。

D2冷作合金工具鋼（gāng）可用來製造截麵大、形狀複雜、經受衝擊力大、要求耐磨性高的冷（lěng）作模具，如矽鋼片（piàn）衝模、冷切剪刀、切邊模、五金衝（chōng）壓模、拉伸模、不鏽鋼片衝裁模、高硬度衝裁模、搓絲模、五金零件製作和機械製造等。

其（qí）特點是具有高的耐磨性、淬透性、微變形、高熱穩定性、高抗彎強度，D2合金（jīn）具鋼僅次於（yú）高速鋼，是衝模（mó）、冷鐓模等的重要材料（liào）。

德國斯派克手持式X熒光光譜儀，手持式光譜儀能夠快（kuài）速對金屬材料牌號進行（háng）鑒別，金屬分析速度（dù）快，時間短，分析精準度高。

（SPECTROxSORT手持式光譜儀）

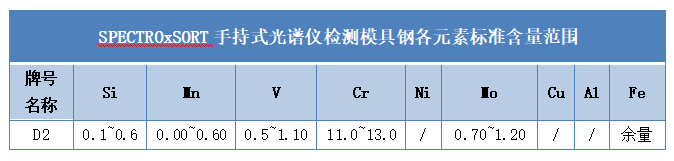

運用斯派（pài）克手持式光譜（pǔ）儀可對D2模（mó）具鋼金（jīn）屬成分進行分析，檢測金屬元素，SPECTROxSORT可以在區區兩秒（miǎo）的分析時間內給出金屬牌號以及實驗室級的材料化學組成分析（xī）結果（guǒ）。而對於複雜基體分析如環境監測分（fèn）析，xSORT無需複雜的樣品前處理，即可取得同類設備無法取（qǔ）得的低的元素檢測（cè）下限。

此（cǐ）外，斯派克光譜儀還能滿足多種金屬基體材料以及土壤、塑（sù）膠、礦石等多種複雜材料的光譜化學成分分析需要。
