礦石開采及礦石判（pàn）定需要的精準的進行（háng）分析測定廣州羞羞视频在线科學代（dài）理的
日本理學X射線熒光光譜儀（yí）可（kě）以（yǐ）輕鬆（sōng）解決，下麵（miàn）通過實際案例分（fèn）享測定方法，為礦產行業（yè）提供寶貴經驗。
為對局部變色堆積岩的變色原（yuán）因進行無（wú）損檢查，使（shǐ）用X射線熒光（guāng）分析儀作CCD定點分析及元素分布分析。CCD定點分析和（hé）元素分布分析是根據儀（yí）器（qì）內置的CCD相機和（hé）樣品台驅動裝置的組合，指定任意位置進行（háng）測試的方法。就（jiù）此分析而言（yán），這是一（yī）種（zhǒng）非常有效的測試方法。
這（zhè）次以（yǐ）分析麵積為0.5mm?的小分析直徑進行元素（sù）分布分析。即使是小（xiǎo）直徑（jìng）分析，也可得到很高的精度（dù），在短時間內得到滿意的結果。
實驗操作部分
一、樣品處理及設備
1、
日本理學波長色散X射線熒光光譜儀
X射線熒光光譜儀
2、樣品不做處理。

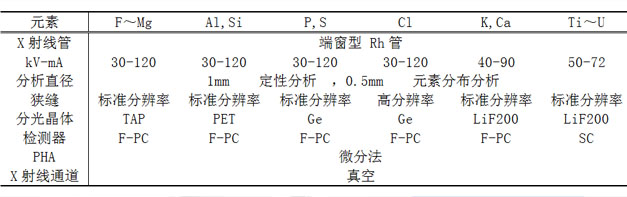

二（èr）、測試條件
三（sān）、測試結果

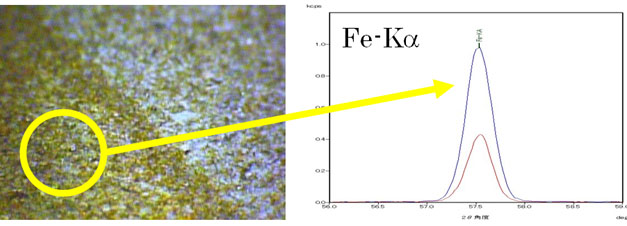

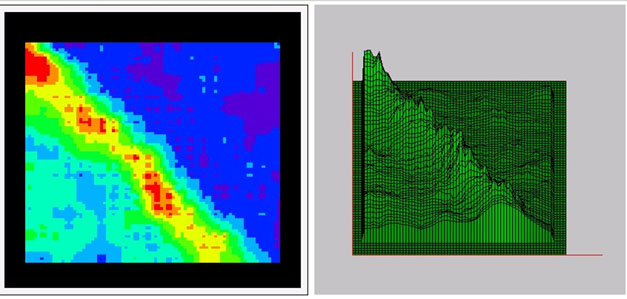

樣（yàng）品表麵的放大圖象和根據分析麵積1mm?的定性分析結果如圖-1所示（shì）。從定性圖表上可見深色區域（變色部（bù）分）比淺色（sè）區域（原色（sè））含鐵量高。關於鐵（tiě）的（de）分（fèn）析麵積為0.5mm?的元素分布分析結果如圖-2所（suǒ）示（shì）。可以確認變色部分含有大量的鐵。
圖-1 CCD放大圖象（xiàng）和Fe-K定性分析圖
圖-2 Fe-K元素（sù）分布分析結果(左圖（tú）：2次元表示 右圖：3次元（yuán）表示)
四、總結
利用CCD畫像和（hé）指定任意位置進行元素（sù）分（fèn）析，可以不破壞樣品。如對變色原因進行分析。
020-87026501
全國服務熱線（xiàn）
掃一掃（sǎo） 微信二維碼
