PIMS法測定低（dī）合金鋼中酸溶鋁

煉鋼過程中，鋁作為脫氧劑和致密劑可以改善合金鋼的（de）性能。因此，工（gōng）藝上經常要求測定鋼中鋁的存（cún）在狀態酸溶鋁（lǚ）的分析（xī）成為的關鍵。目前，鋼中（zhōng）鋁的（de）狀態仍按照酸溶鋁和酸不溶鋁加以劃分。按國（guó）家標準(GB)國際標（biāo）準(ISO)及美（měi）國材料試驗（yàn）協會標準(ASTM)的規定：在通常條件下溶解於無機酸中的那（nà）一部分，稱為酸溶鋁；未溶（róng）解的部（bù）分，稱（chēng）為（wéi）酸不溶鋁。

目前，酸溶鋁的測定大多采用化學法，如鉻天青S光（guāng）度法，但該方式幹擾大、速度慢，不能滿足工業（yè）生產快速分析的要求。但運用（yòng）SPECTROLAB M 型直讀光譜儀，在（zài）模擬光源條件下，應用PIMS技術測定低合金（jīn）鋼中酸溶鋁，具有速度（dù）快，操作簡便，完全能滿足煉鋼工藝的（de）時間要求。

峰植（zhí）積分法(PIMS)的工作原理：分析樣品在火花光源的（de）作用下，不（bú）同狀態（tài）的鋁在鋁的燃燒曲線中形態不一樣，不含酸不溶鋁的（de）燃燒曲線中曲線前（qián）期沒有高於穩定強度（dù）的峰值存在，而含有酸不溶鋁的燃燒（shāo）曲線中曲線前（qián）期存在高於穩定強度的峰值，這個峰值的大小與酸（suān）不溶鋁含量成正比關係。利用這一現象，測（cè）定（dìng）曲線前期峰值強度，可得到酸溶鋁（lǚ）的含量。下文將介紹如何使用PIMS法測定低合金鋼中酸溶鋁。

一、實驗部（bù）分

1. 儀器：SPECTRO LAB M德國斯派克（kè）光電（diàn）直讀（dú）光譜儀

2. 試樣處理：試（shì）樣在盤式磨樣機上用錯剛玉砂輪片磨製，要求試樣表麵光滑平整。

二、結（jié）果與討（tǎo）論

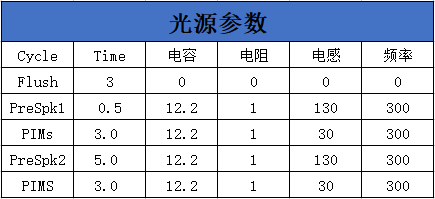

1. 光源參數：選擇帶有（yǒu）PIMS的（de）程序，經實驗優化確立了光源參數如表1。

2. 通（tōng）道設定：每個元素都有自己的特征譜線，但是每一條譜線的靈敏度及譜線的幹擾情況有所不同。所以（yǐ）我們應該遵循“背（bèi）景（jǐng）低，幹擾小”的原則（zé）。

3. 內（nèi）標線：內標線可（kě）以消除儀器漂移、環（huán）境變化、光源條件不同等引起譜線強度變化的影響，提高測定的準確度。經過實驗，分別選用Fe3i( 281.329 )和（hé）Fe3p (281.329)作（zuò）為酸（suān）不（bú）溶鋁和酸溶鋁的內標（biāo）參比（bǐ）線。

三（sān）、精密度實驗及結果對（duì）照

1. 精密度實驗

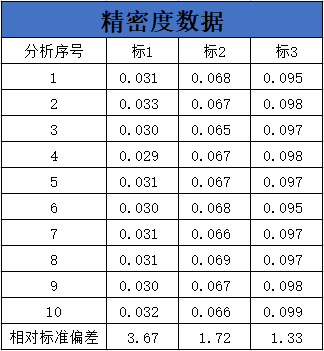

我們選用編（biān）號為標1、標（biāo）2、標3的標樣進行了10次分析，結果如（rú）表2。

從表2可知，最（zuì）大相對標準偏差為3.67，最小為1.33，可見（jiàn）PIMS法測酸溶鋁的穩定性好，滿足（zú）低合金鋼中（zhōng）酸溶鋁的測（cè）定。

2. 準確性（xìng）

對編號為標1、標（biāo）2、標3的標（biāo）樣進行（háng）了測定，其分析（xī）結果滿足標準要求，可進行酸溶鋁測定。結果如表（biǎo）3。

四、結論

從分（fèn）析結果來看，運用SPECTROLAB M 型（xíng）直讀光譜儀，在模擬（nǐ）光源條件下，應用PIMS技術測定低合金鋼中酸（suān）溶鋁，所得結果標準偏差小和準確性高，完全滿足低合金鋼中酸溶鋁的測定。該法具有速度快，操作（zuò）簡便，完全能滿足煉鋼工藝的時間要求。

參考標（biāo）準：
光譜分析論文集
