LAB S直讀光譜分析儀對高錳不鏽鋼中硫量的分析應用

鉻錳係(美國為200係)奧氏體不鏽鋼簡稱200係列不鏽鋼，它是在鉻鎳（niè）係奧氏體不鏽鋼基（jī）礎上，往鋼中加入錳和(或)氮代（dài）替貴（guì）重金屬鎳元素而發展起來（lái）的（de），它的奧氏體元素，除錳之外還有氮，一般（bān）還有適（shì）量的鎳(4%~6%)。而市麵（miàn）上大量流通，用以製作建築構件、裝飾件、車輛結構、護欄、家用電器構件和殼體、餐飲用具、醫療器具等不鏽鋼主要是奧氏體不鏽鋼。LAB S直讀光譜儀分析程序適用於各（gè）類不鏽鋼（gāng）樣品的測定，本文通過LAB S直讀光譜儀對鋼種中硫元素（sù）進行測定。

1.實驗部分（fèn）

1.1樣品
不鏽鋼光譜標準樣品：GSB 06-3-1321高錳不鏽鋼光（guāng）譜標準（zhǔn）樣品，GSBH 40115-1996CrNiMoCu不鏽鋼光譜標準樣品，太鋼不鏽鋼1Cr18Ni9Ti；200係列（liè）不鏽（xiù）鋼內控樣。

1.2儀器（qì）
直讀光譜分析儀 LAB S（德國斯派克公（gōng）司）
磨樣機

1.3試驗測定（dìng）

2.結果與討論

2.1分析（xī）程（chéng）序的測定

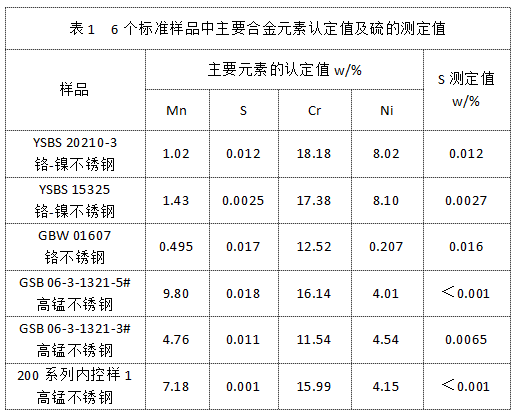

直讀光（guāng）譜分析儀 LAB S 調用分析程序對5個不鏽鋼（gāng）標準樣品（pǐn）及1個200係列不（bú）鏽鋼內控樣進行測定。6個樣品主要元（yuán）素的標準（zhǔn）值(或推薦值)和硫的（de）測定結果分別見表1。

從表1可以看出：分析（xī）程序測定常規不（bú）鏽鋼樣品中硫的（de）結果準確，而測定高錳不鏽鋼樣品中硫的結果異常。

2.2樣品分析

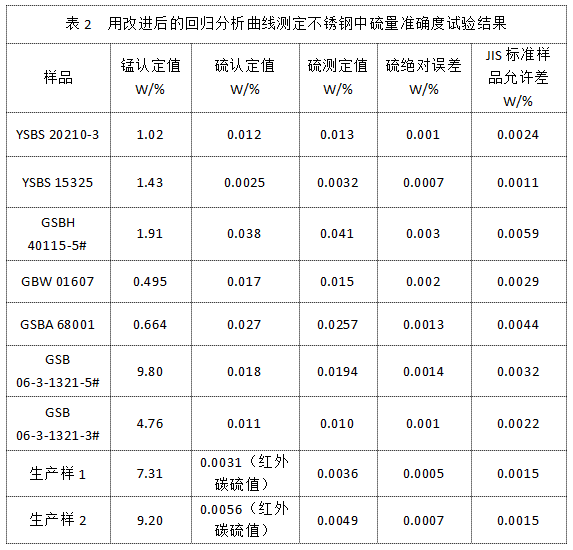

采（cǎi）用不鏽鋼光譜標準樣品和高錳不鏽（xiù）鋼生產樣品，結合上述所建立硫（liú）的幹擾校正模式，驗證（zhèng）硫回（huí）歸曲線所得硫含量的準確性。取試樣在儀器工作條件下進行測定，將硫的（de）標準化校正(後)強度（dù）等測定數據代入（rù）式計算幹擾校正(後)強度，然後再代入式，得出樣品硫（liú）的質量分數，結果見表2。

由試驗結果可知：用新建立（lì）的硫分析曲線測定不同錳含量的係列不鏽鋼樣品，測定結果與（yǔ）其標準（zhǔn）由試驗結果可知：用新建（jiàn）立的硫分析曲線測定不同錳含量的係列不（bú）鏽（xiù）鋼樣品，測定結果與（yǔ）其標準樣類型校（xiào）正的方法得到更好的測（cè）定結果。試驗證明使用直（zhí）讀光譜分析儀 LAB S，得到的測（cè）定結果完全能夠滿足煉鋼生產的要求，解決了不鏽（xiù）鋼產品拓展在分析上的問題。

直讀光譜分析儀（yí） LAB S

直讀（dú）光譜分析儀 LAB S完善引入CMOS探測器技術，20秒內獲得高準確度的結（jié）果（guǒ）（例如（rú）：低合金（jīn）鋼（gāng）），單一標樣實現整個係（xì）統的標準化, 此項每天可節省30分鍾（zhōng）工作時間。適用於金屬再（zài）加工生（shēng）產商、汽車和航空航天（tiān）製造商、以（yǐ）及成（chéng）品（pǐn）和半成品、電（diàn）子產品、半導體等製造商。
