LAB-S火花直讀金（jīn）屬光譜分析儀檢測紫銅中Cu+Ag含量

紫（zǐ）銅（tóng）是（shì）較為純淨的一種（zhǒng）銅，可認為（wéi）近似純銅，它（tā）導電性和塑性都較好，但是強度和硬度較差。紫銅的用途要比純鐵的（de）廣（guǎng）泛，被電解提純為純銅，用於電氣工業。還有用於電機短路環，電磁加熱感應器的製作，和大功率電子元件上麵，接線排接線端子，門（mén）、窗、扶手等（děng）家具及裝飾上。如（rú）何分析紫銅（tóng）中雜（zá）質元素(除氧外（wài）)，紫銅主（zhǔ）要成分Cu和Ag長期以來用化學電解法檢測，但是該方（fāng）法花費時間長，操作煩瑣，不適應生產需要（yào），且消耗化學試劑量（liàng）較多，對環境（jìng）有害（hài）。為縮短檢測周期，減少（shǎo）分析成本，更充分的利用大型（xíng）儀器，本試驗（yàn）在光電直（zhí）讀光譜儀上，分析雜（zá）質元素。

1.儀（yí）器（qì）
SPECTRO LAB-S光電直讀光譜儀

2.標準樣（yàng）品
QBG/LT9701 T0~T11；
高純國際標樣CP1~CP6

3.待分析元（yuán）素測定範（fàn）圍的設置

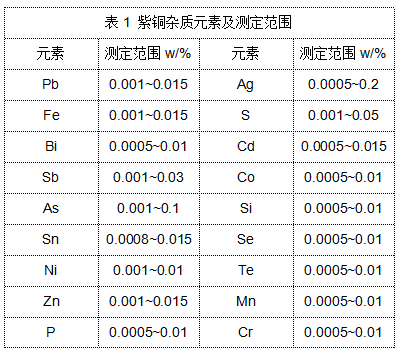

本試驗（yàn）如表1設置18種（zhǒng）元素及每種元素較寬的適（shì）當的（de）測定範圍。

4.Cu+Ag含量計算公（gōng）式
紫銅中Cu含量采用減量法得出。計算公式為：Cu（%）=100（%）-（CPb+CFe+......）
即Cu的含量為100% 減去所有（yǒu）能（néng）分析雜（zá）質元素含（hán）量（liàng）總和（hé）後所得（dé）的餘量。
銅含量加上銀含量即為Cu+ Ag（或在計算時（shí）不減去CAg量）。

5.曲線繪製。利用校準強度與含（hán）量(相對含量)進行回歸計算，得出校準工作（zuò）曲線。

6.與銅電解分析法對比

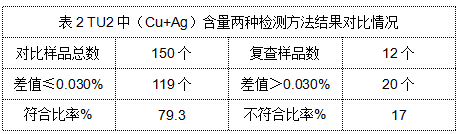

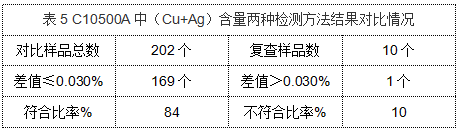

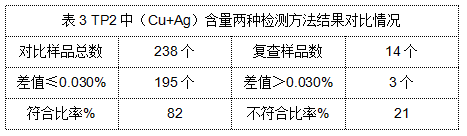

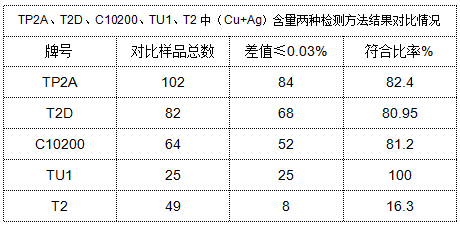

對（duì）紫銅係列中（zhōng）T2、T2D、TU1、TU2、C10200、TP2A、C10500A牌號進行了大量試驗，將光電直讀法結（jié）果與（yǔ）化學電解法的檢測（cè）結果進行比對。若兩種檢測方法所得結果（guǒ）的差值≤0.030%，即判（pàn）為符合。由表中比率顯示，除T2牌號（hào）之外，兩種方法所得結果的符合率在79.3% ~ 100%。

7.結果與討論
由以上各表可以看出（chū），最終（zhōng）對比結果:T2D、TU1、TU2、C10200、TP2A、C10500A中Cu+Ag 兩種方法差（chà）值≤0.030%的樣（yàng）品數量在80%以上；差值（zhí）> 0. 030%的（de）樣品采用國家標準方法複查（chá），不符合比率在20%以下（xià）。也（yě）就是說，在比對樣品總數中，隻有4%的樣品（pǐn），兩種方法（fǎ）差值>0.030%。因此兩（liǎng）種方法（fǎ）一致性良好。由此，光電直讀光譜法直接分析以上牌號中Cu+Ag含量是可行的。

8.結論
SPECIRO LAB-S型光電直讀光譜儀是固定通道的。固定通道儀器檢測穩定性好，操（cāo）作簡便，適合工廠使用。使（shǐ）用SPECTRO LAB-S型光電直讀光譜儀減量法分析紫銅中Cu+Ag含量，和化學（xué）電解法進行數據的對比試驗，共試驗紫銅批次757批， 重（chóng）新複查35批，兩種方法得到的Cu+Ag含量結（jié）果一致性良好。

SPECIRO LAB-S型光電直讀光譜儀

【智能化、自動化程度提升】
單（dān）一標樣實現整個係統的標準（zhǔn）化, 此項每天可節省30分鍾工作時間。

【功能改進】
20秒內獲得（dé）高準確度的結果（guǒ）（例如：低合（hé）金鋼）；
定期維護的工作量（火（huǒ）花台清洗）減少8倍；
元（yuán）素在低合金鋼中（zhōng）平均檢測限改善2倍，元素在純鋁中的（de）平均檢測限改善5倍。

【應用領域拓展】
從技術指標和實際使用效（xiào）果看，SPECTRO LAB-S適用於金屬再加工（gōng）生產商、汽（qì）車和航空（kōng）航天製造商、以及成品和半成品、電子產品、半導體等製造商來說，她給出（chū）的解決方（fāng）案同樣出色。

【外形優化】
儀器的占地麵（miàn）積減少27%。
