在鋁（lǚ）電解（jiě）生產過程中，會出現一些破損槽致使金（jīn）屬鋁（lǚ）樣中雜質（zhì）元素（sù）,特（tè）別（bié）是矽（guī）、鐵兩主要雜（zá）質元素（sù）的含量大幅度提高。矽、鐵元素（sù）含量的增大幅度與電（diàn）解槽（cáo）破損程度成正比例關係。如要跟蹤（zōng）電解槽工作情況，實現生產過（guò）程的控製，就必須快速,準確地測定矽、鐵的含量（liàng）。這種金屬鋁樣中,矽、鐵（tiě）元素含景（jǐng）變化複雜，二者間含量變化也沒（méi）有一定的比例關（guān）係。
通過大量試驗發現,對於鐵含量大於2.6%的金屬鋁樣，可根據含量的大小分為兩（liǎng）類:第一類為矽含量大於1%;第二類為矽含量小於1%。測定時,對（duì）第一類鋁樣,在鋁合金分析（xī）程序中（zhōng）分（fèn）別測（cè）定矽、鐵元素含量;對第二類鋁樣,在（zài）普鋁分析程序測（cè）定矽含量,再在鋁合金（jīn）分析程序中測定鐵元（yuán）素含量,在對一個鋁樣進行矽、鐵分別測定時,分別使用（yòng）相應的（de）內控樣進行單個元素含量的校正,本方（fāng）法快速、準（zhǔn）確,經與化學法比對十分吻合。
實（shí）驗部分
儀器與（yǔ）測試
德（dé）國SPECTRO LAB 光譜儀。

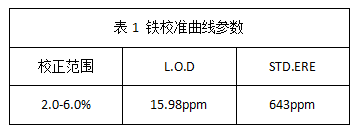

鐵校準（zhǔn）曲線 選擇Fe- All分（fèn）析線對及其（qí）所（suǒ）做（zuò）的鐵校準（zhǔn）曲線，添加標樣，延（yán）伸曲線至6%,回歸計算。然後截取2.0-6.0%段做為高含量鐵的分析曲線，參數（shù）見表1。
標準化 選擇國際標樣01-RA10H和05-RA14

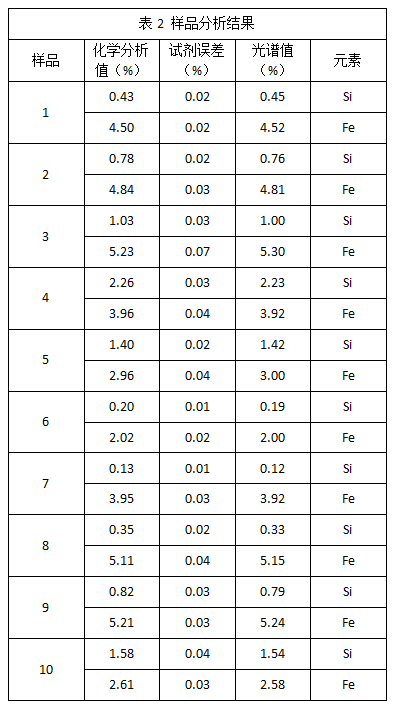

樣品分（fèn）析 取矽、鐵（tiě）含量不同的塊狀金屬鋁樣，用本（běn）方法對矽、鐵元素分別進行光譜測定（dìng），測定結果見表（biǎo）2。
從表2可知，本方法測定的準確度高，能滿足生產（chǎn）檢（jiǎn）驗的需要。

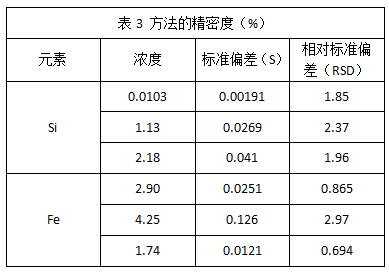

方法（fǎ）精密（mì）度 表3是在選擇的（de）光源參數下對金屬鋁（lǚ）樣進行十次測定的結果。從表3可知（zhī），本（běn）方法具有（yǒu）較高的精度。
結果與討論（lùn）
本（běn）方法準確度高、精度好。
直讀光譜儀 LAB 在20秒內獲得高準確度的結果，元（yuán）素在純鋁中的平均檢測（cè）限（xiàn）改善了5倍，比化學分析快速簡便，對實（shí）現鋁電（diàn）解生產過程的控（kòng）製有著現實意義。
參考文獻
德國斯派克分析（xī）儀器公司（sī）《實驗室直（zhí）讀光譜儀軟件手冊》
文章來源（yuán）SPECTRO光（guāng）譜（pǔ）分析（xī）論文集
020-87026501
全國服務（wù）熱（rè）線
掃（sǎo）一掃 微信二維（wéi）碼（mǎ）
