SPECTROLAB 直讀光譜儀對H08A線材的分析

HO8A是焊條生（shēng）產中最重要的原材料之一，它的含量直接影響著焊條的質量。用光譜儀測定 HO8A，由於曲線的影響，精度方麵受到限製（zhì），本文在LA 程序基礎（chǔ）上將曲線縮（suō）短，建立了（le）專門測定H08A的曲線。

1、 試驗部分

1.1主要儀器

SPECTROLAB 光譜儀、精密（mì）車床（chuáng）、真空泵

1.2樣品與處理

將H08A盤條剪至約6cm，調直後在車床去掉盤條表麵氧化皮並使切麵光滑平整

1.3樣品（pǐn）測定

先用（yòng）標準樣塊1、2、3將曲線校（xiào）準好，然後用專用工具夾住樣品盤條放入火花台上測定

2、 結果與討論

2.1標準曲線的繪製

H08A盤條中C≤0.10、Si≤ 0.03、S≤0.030、P≤ 0.030 、Mn0.30~0.60，LA 曲線測定範圍 : C: 0.0011~1.4029、Mn:0.0005~2.1595、P: 0.0005~0.0841 、 S:0.0002~0.0940、Si: 0.0011~2.0060。該曲線對（duì）於含量（liàng）範圍（wéi）較窄的H08A 盤條不太適用，本文在 LA曲線基礎上將曲（qǔ）線縮短，使其適合H08A盤（pán）條的（de）測量範圍，將標（biāo）準樣塊按（àn） 1.3進行測定（dìng），繪製標（biāo）準曲線。

2.2曲線（xiàn）的標準

儀器（qì）在正常使用過程中，不可避免的會出現飄移，為消除飄移帶來的影響，定期用標準樣塊進（jìn）行標準，保證工作曲線的（de）準確（què）性。

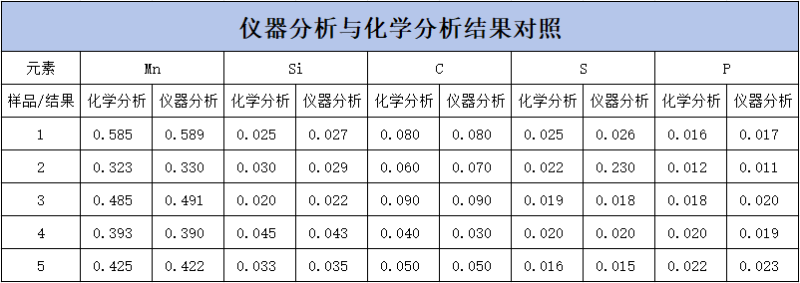

2.3儀器分析與（yǔ）化學分析對照

取5根（gēn）盤條，分別進行化學分析和光譜分析（xī），結果如下：

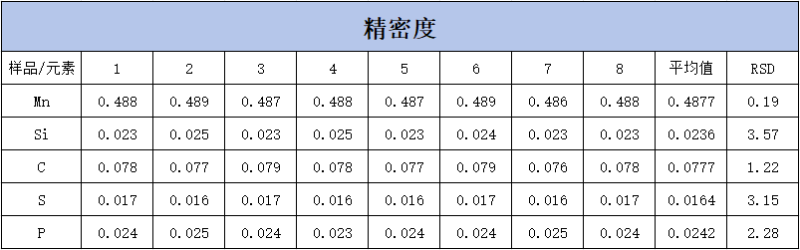

2.4精密（mì）度

對同一批盤條在同（tóng）樣條件（jiàn）下按1.2、1.3重（chóng）複（fù）測定10 次，部分結（jié）果如下：

試驗（yàn）表明，本（běn）文建立的曲線專門測定H08A盤（pán）條方（fāng）便快捷，精密度好。
