SPECTROLAB M測定碳素鋼和中低合金鋼

本文（wén）采用SPECTROLAB M 型直讀光譜儀測定碳素鋼和中低合金鋼，探討了影響結果穩定性和準確性的因素（sù）。實驗結果表明：在選定的實驗條件下測得結果的精密度和準確度是穩（wěn）定可靠（kào）的，完全能夠滿足生產工藝的要求。

一、儀器原理

光電直讀光譜分析主要是根據樣（yàng）品光譜（pǔ）中分析元（yuán）素的譜線強度與該元素在試樣中（zhōng）濃度的相互關係來測定。

二、影響結果穩定性（xìng）和準（zhǔn）確性的因（yīn）素

1、技術條件

（1） 分析程序：隨機工作曲線

（2） 氬氣：高純氬99.999%

（3） 溫度：23±2℃ 濕度: ＜70%

（4） 良好的抗幹擾接地：R＜4Ω

2、技（jì）術參數

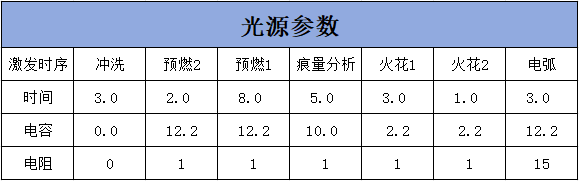

（1） 光源（yuán）參數 如表（biǎo）1:

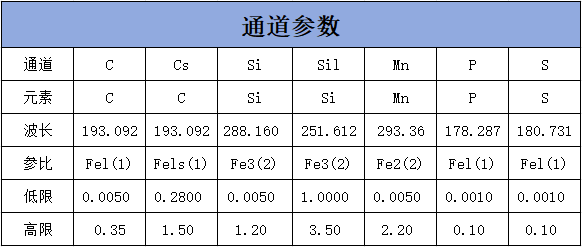

（2） 通（tōng）道參數（shù） 如表2:

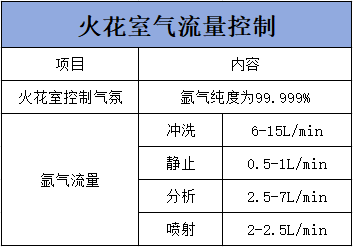

（3） 火花室氣流（liú）量控製 如表3:

三、結果與討論

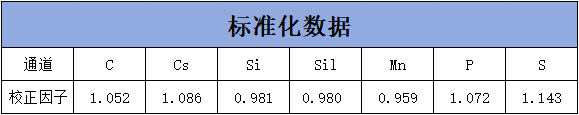

1、環境因素如溫度（dù）、濕度等的變化以及儀器在使用（yòng）過程中可能會受到（dào）的輕度汙染都會導致（zhì）儀器工（gōng）作曲線的漂移，進而影響測量結果的準確性。所（suǒ）以應定期對（duì）曲（qǔ）線進行標準化。標準化的種類和頻率依賴於樣品處理量和係統本身，因此，不可能提供標準化的（de）周期。然而，在維修和服務工作後（hòu）應進行標準（zhǔn）化。現提供本室設備近期標準化（huà）數據 如表4:

校正因（yīn）子在0.5-2.0之間為設（shè）備最佳工作（zuò）狀態

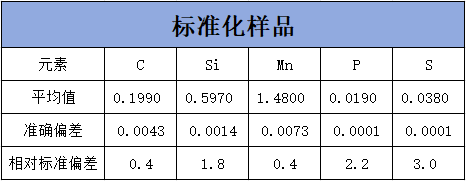

3、設（shè）備（bèi）測樣之前先激發一個（gè）標準化樣品，查看其標準偏差(S)和對標準偏差(Sr)。現測得結果 如表5:

可見精密度極（jí）為良好。

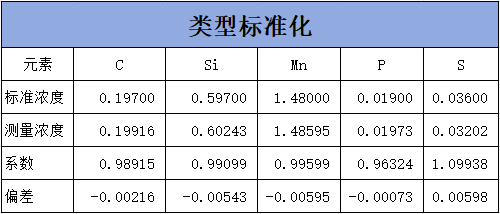

4、為了進一步校正測試濃（nóng）度，須進行類型（xíng）標準化。它（tā）隻（zhī）需校正一個（gè）標（biāo）準樣品的測試濃度，即可以分（fèn）析具有相同基（jī）體的同一（yī）類型的（de）全部樣品（pǐn）。現用光譜控樣20MnSi來做類型標準化可得如下數（shù）據，如表（biǎo）6:

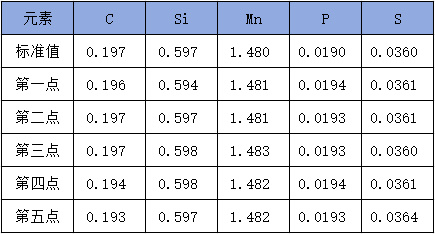

係數在0.8-1.5之間，說明義器處最佳工（gōng）作狀態（tài）。在（zài）現有係數校正狀態下，對合格試樣進行分析（xī），結果是絕對（duì）穩定可靠的，現就本標（biāo）樣進行測定，結果如下(%):

四、常見錯誤信息的判斷與排（pái）除

1、氬（yà）氣壓力低。重新（xīn）調整分（fèn）壓表壓力或檢查管道。

2、壓板沒有（yǒu）壓好。將樣品頂部的氧化層打磨掉。

3、安全門（mén）未關好。將台罩取下，重新安裝。

4、光源開關未打開。按下光（guāng）源開關。

5、計算機與光（guāng）譜儀沒有通訊，請檢查硬件。檢查通訊電纜線與計算機的COM的接觸或電纜線與（yǔ）光譜儀後麵板出口（kǒu）的接觸。

6、Fe1參（cān）比線強度高於(低於（yú）)Fe1通道強度。

7、激發時聲音特（tè）大 火花台孔沒蓋嚴，電極（jí）位置調（diào）整不當，白色絕緣（yuán）套與上方銅塊接觸（chù）不良調整即可。

8、激發時聲音細微沒有激發斑點，結果為0。輻助間隙（xì）過大，更（gèng）嚴重的會燒環設備元件，調整輻助間隙即（jí）可。

9、激發斑點很好，但C、P、S結果為0。通往紫外光室的快（kuài）門上（shàng）下彈（dàn）動（dòng）不靈活，用酒精清洗即可。

10、C、P、S結果（guǒ）穩定但Si、Mn結（jié）果偏低甚至為0。石英（yīng）窗被激發殘餘物擋住卸下用酒精清洗即可。

11、儀（yí）器斷電。在（zài）總電源供電正常的情況下，檢查循環泵或1.5A保險絲。

12、光源不激發。檢查2.5A保（bǎo）險或9009板或檢查光（guāng）源穩定器的供電是否正常。
